Automotive kofferdeksel binnenpaneel stempelmatrijs

De SIKAIDA Automotive Trunk Lid Inner Panel Stamping Die is een groot, complex en zeer nauwkeurig geïntegreerd vormsysteem dat wordt gebruikt om koudgewalst staal, roestvrij staal, aluminiumlegeringen en andere metalen platen in gekwalificeerde kofferdekselbinnenpanelen te stempelen. Het is geen enkele matrijs, maar een progressief of samengesteld matrijssysteem met meerdere stations dat vorm-, trim-, pons- en flenzenprocessen in één bewerking kan voltooien. Het is een maatstaf voor de matrijstechnologie voor carrosseriepanelen, die rechtstreeks het uiterlijk, de pasvorm en de structurele prestaties van het eindproduct bepaalt.

Kernproductkenmerken

1. Groot formaat en complexe structuur

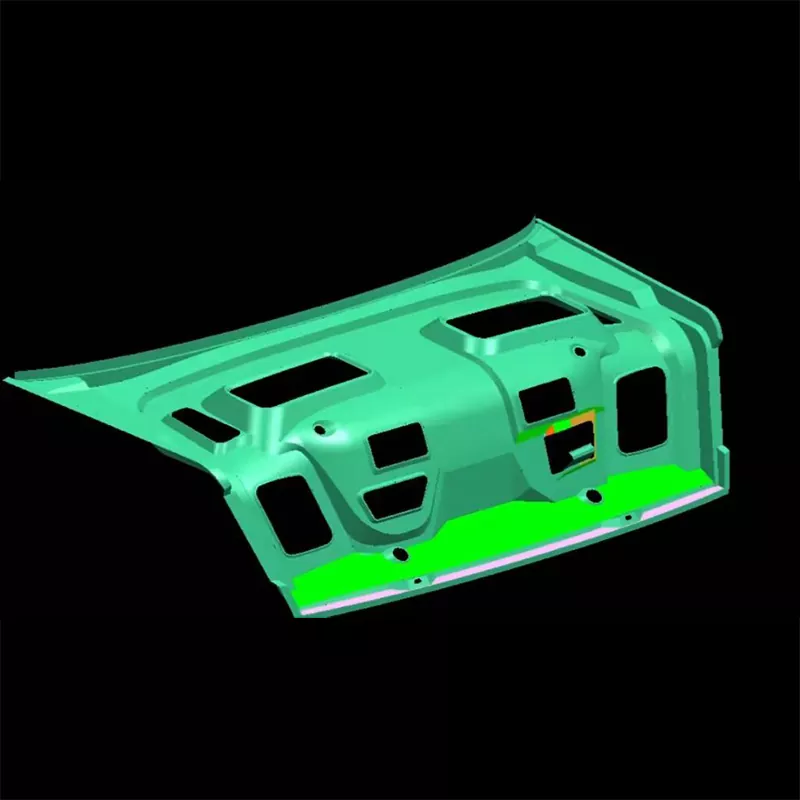

De binnenpanelen van het kofferdeksel zijn doorgaans meer dan 1,2 meter lang en 0,8-1,0 meter breed, met complexe vormen, waaronder verstevigingsribben, montagegaten en flensconstructies. De Automotive Trunk Lid Inner Panel Stamping Die maakt gebruik van talrijke vrije-vormoppervlakken en continue bewerking met meerdere stations om nauwkeurige vorming van complexe contouren te garanderen.

2. Ultrahoge precisie en oppervlaktekwaliteit

Als extern en structureel onderdeel heeft het binnenpaneel van de kofferbak geen krassen, rimpels of scheuren nodig. SIKAIDA-matrijzen hebben ultragladde oppervlakken, een uniforme spanningsverdeling en een geoptimaliseerde materiaalstroom, bereikt door uiterst nauwkeurige bewerking en geavanceerde oppervlaktebehandelingstechnologieën.

3. Compatibiliteit met meerdere materialen

De matrijsstructuur is compatibel met verschillende plaatmaterialen zoals koudgewalst staal, gegalvaniseerd staal, roestvrij staal en aluminiumlegeringen en is geoptimaliseerd voor de vormprestaties en terugveereigenschappen van verschillende materialen. Het kan speciale positionerings- en herkenningssystemen integreren om een ​​flexibele productie te realiseren.

4. Complex vormingsmechanisme en automatisering

Voor talrijke negatieve hoeken en ondersnijdingsstructuren is de Automotive Trunk Lid Inner Panel Stamping Die uitgerust met een compleet wig-, schuif- en hydraulisch vormmechanisme, gekoppeld aan een automatisch invoer-, nauwkeurig positionerings- en stabiel lossysteem, waardoor betrouwbare onbemande massaproductie mogelijk is.

5. Intelligente monitoring en controle

De matrijs integreert druksensoren, verplaatsingsdetectoren en temperatuurregelaars om real-time monitoring van het gietproces, zelfoptimalisatie van parameters en traceerbaarheid van de kwaliteit te realiseren, waardoor de consistentie van batchproducten wordt gegarandeerd.

Toepassingsgebieden

SIKAIDA stempelmatrijzen voor het binnenpaneel van de kofferbak worden veel gebruikt in verschillende personenvoertuigen en aanverwante gebieden:

- Sedans, hatchbacks, SUV's, MPV's

- Nieuwe energievoertuigen (puur elektrisch, plug-in hybride, hybride)

- Productie van auto-onderdelen

- Reparatie- en vervangingsmarkt voor auto-onderdelen

Met de ontwikkeling van lichtgewicht voertuigen wordt de toepassing van binnenpanelen van de kofferbak van een aluminiumlegering steeds wijdverspreider. Onze matrijstechnologie wordt voortdurend geüpgraded om zich aan te passen aan hogere materiaal- en procesvereisten.

Productieproces

1. Productanalyse en CAE-simulatie

De Automotive Trunk Lid Inner Panel Stamping Die maakt gebruik van AutoForm- en Dynaform-software voor analyse van de vervormbaarheid, voorspelling van terugvering en simulatie van de dikteverdeling om proactief vormdefecten zoals scheuren, kreuken en terugveren te voorkomen.

2. Vormontwerp

Volledig 3D-ontwerp met behulp van UG-, CATIA- en SolidWorks-software, inclusief oppervlakteontwerp, geleidings-, ontlaad- en positioneringssystemen, volledig afgestemd op materiaaleigenschappen en apparatuurparameters.

3. Materiaalkeuze

- Werkende onderdelen: Cr12MoV, SKD11, W6Mo5Cr4V2 (hoge hardheid, hoge slijtvastheid)

- Basislichaam: 45 # staal, Q235 (hoge sterkte, hoge stijfheid)

- Geleidepalen en bussen: lagerstaal, SUJ2 (stabiele precisie)

4. Precisiebewerking

- Ruwe bewerking: portaalfrezen, draadvonken

- Afwerking: hogesnelheids-CNC (nauwkeurigheid ± 0,01 mm), slijpen, polijsten

- Speciale bewerking: elektrische ontladingsbewerking (EDM), elektrolytisch polijsten

- Oppervlaktebehandeling: nitreren, verchromen, DLC-coating

5. Montage en T0-proefvorm

Na het voltooien van de montage en het nauwkeurig testen van alle onderdelen, wordt er proefgegoten en wordt het eerste stuk geïnspecteerd. Continue modificatie en optimalisatie van de matrijs worden uitgevoerd totdat een stabiele massaproductie is bereikt.

Ontwikkelingstrends

1. Lichtgewicht en geïntegreerd gieten: Door gebruik te maken van aluminiumlegeringen en hoogwaardig staal worden meerdere componenten geïntegreerd in één enkele eenheid, waardoor het aantal onderdelen en verbindingspunten wordt verminderd.

2. Thermoforming- en hydroformingtechnologieën: matrijzen worden op grote schaal toegepast op materialen met een hoge sterkte en zijn uitgerust met geavanceerde temperatuurcontrolesystemen en hittebestendige materialen, waardoor vormtemperaturen van 500-900 ℃ worden bereikt.

3. Slimme productie en digitalisering: Door sensornetwerken te integreren en digital twin-technologie te combineren, worden virtuele inbedrijfstelling, voorspellend onderhoud en zelfoptimalisatie van processen bereikt.

4. Additive Manufacturing-toepassingen: 3D-printen wordt gebruikt om complexe koelwaterkanalen en lichtgewicht constructies te vervaardigen, waardoor de matrijsefficiëntie wordt verbeterd en de productiecycli worden verkort.

5. Multi-materiaal vormtechnologie: Aanpasbaar aan carrosserieconstructies van staal-aluminium en kunststof-metaal composiet, die voldoen aan de speciale behoeften van multi-materiaal vormen.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in de stempelmatrijs voor het binnenpaneel van de kofferbakdeksel?

A1: Het werkende deel van de mal maakt voornamelijk gebruik van gereedschapsstaal met hoog koolstofgehalte en hoog chroomgehalte (zoals Cr12MoV, SKD11) en snelstaal om een ​​hoge hardheid en slijtvastheid te garanderen; het basisdeel maakt gebruik van constructiestaal zoals 45 staal en Q235 om sterkte te garanderen; de geleidestijlen en bussen gebruiken lagerstaal of SUJ2. De keuze van het matrijsmateriaal wordt aangepast voor verschillende vormmaterialen; Bij het vormen van aluminiumlegeringen zal bijvoorbeeld meer aandacht worden besteed aan de antikleefkracht en de thermische geleidbaarheid van het materiaal.

Vraag 2: Hoe lang duurt de productiecyclus voor de stempelmatrijs voor het binnenpaneel van de kofferbakdeksel?

A2: De stempelmatrijs voor het binnenpaneel van de kofferbak van de auto duurt doorgaans 8-15 maanden van ontwerp tot levering. De specifieke cyclus is afhankelijk van de complexiteit van het product, het materiaaltype, de nauwkeurigheidseisen en het technische niveau van het productiebedrijf. Complexe matrijzen uit één stuk of matrijzen waarbij nieuwe materialen worden gebruikt, kunnen een langere ontwikkelingscyclus hebben.

Vraag 3: Hoe kan ik de vormkwaliteit van het binnenpaneel van de kofferbak garanderen?

A3: Het garanderen van de vormkwaliteit vereist controle vanuit meerdere aspecten: Ten eerste, voorlopige CAE-simulatieanalyse om potentiële vormdefecten te voorspellen; ten tweede de precisie bij het vervaardigen van matrijzen, waarbij de oppervlakteafwerking doorgaans Ra0,4 of hoger vereist; ten derde, optimalisatie van procesparameters, waaronder druk, slag en smering; ten vierde, het gebruik van geavanceerde monitoringsystemen om het vormingsproces in realtime te volgen; en ten vijfde, strikte grondstoffeninspectie en processtabiliteitscontrole.

Vraag 4: Wat is de levensduur van de mal?

A4: Afhankelijk van het materiaal en het proces ligt de levensduur van een stempelmatrijs voor het binnenpaneel van een kofferbakdeksel doorgaans tussen 300.000 en 1.000.000 cycli. Het gebruik van hoogwaardige matrijsmaterialen en geschikte warmtebehandelingsprocessen, gecombineerd met goed onderhoud, kan de levensduur van de matrijs aanzienlijk verlengen. De levensduur van matrijzen voor het vormen van aluminiumlegeringen is over het algemeen langer dan die van matrijzen voor het vormen van staal.

Vraag 5: Hoe kan ik voldoen aan de vormvereisten van verschillende materialen?

A5: Mallen moeten specifiek worden ontworpen voor verschillende materialen. Het vormen van staal vereist bijvoorbeeld een grotere vormkracht en een betere smering; het vormen van aluminiumlegeringen vereist aandacht voor materiaaladhesie en thermische geleidbaarheid; en het vormen van hoogsterkte staal vereist een grotere terugveringscompensatie. Door de matrijsvorm, procesparameters en oppervlaktebehandeling aan te passen, kunnen de vormeigenschappen van verschillende materialen worden aangepast.
