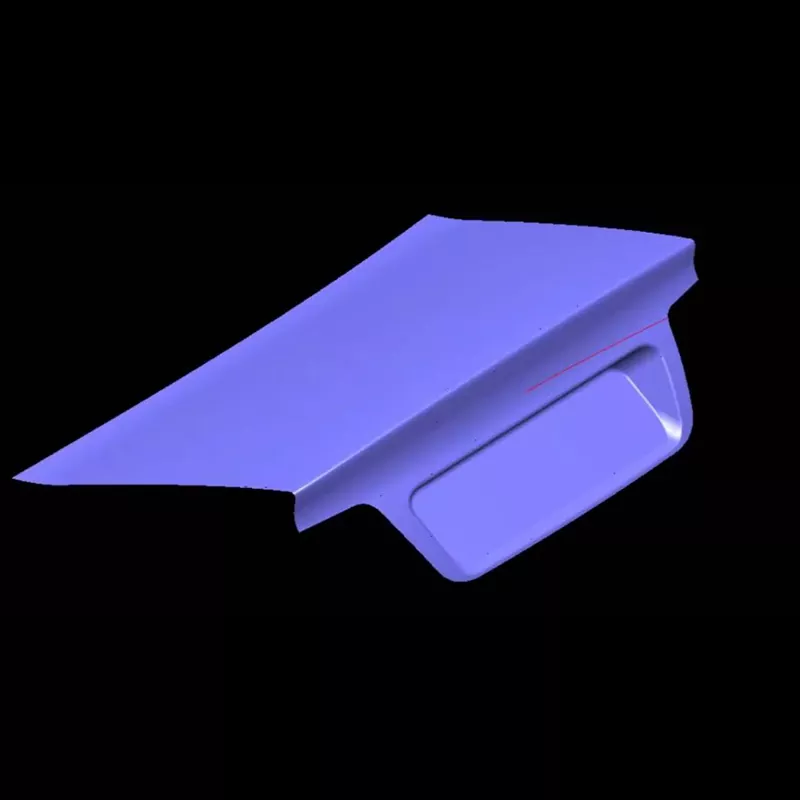

Automotive kofferdeksel buitenpaneel stempelmatrijs

De SIKAIDA Automotive Trunk Lid Outer Panel Stamping Die is een groot, uiterst nauwkeurig apparaat dat speciaal is ontworpen voor de productie van metalen kofferdeksel-buitenpaneelcomponenten. Door gebruik te maken van materialen zoals koudgewalst staal en aluminiumlegeringen, vormt het complexe gebogen oppervlakken door middel van geavanceerde stempelprocessen, waarbij multidisciplinaire technologieën worden geïntegreerd en de professionele productiemogelijkheden van SIKAIDA worden getoond.

Kernproducteigenschappen:

1. Vorming van groot gebogen oppervlak: geschikt voor complexe dubbelgebogen buitenpanelen van het kofferdeksel met een afmeting groter dan 800 mm x 600 mm, gevormd in een enkel stempelproces, met nauwkeurige krommingscontrole en materiaalstroomtoelage om defecten zoals scheuren en rimpels te voorkomen.

2. Vereisten voor hoge precisie en hoogglans: Oppervlakken bereiken spiegelachtig polijsten (Ra≤0,4 μm), vrij van krassen en deuken; strikte controle van de stempelparameters zorgt voor een onberispelijke oppervlakteafwerking en voldoet aan de uiterlijknormen van autokwaliteit.

3. Aanpassingsvermogen aan complexe geometrische structuren: onze stempelmatrijs voor het buitenpaneel van de kofferbakdeksel past zich aan verschillende geometrische kenmerken van de buitenpanelen van de kofferbak aan, met geoptimaliseerde aanvullende procesoppervlakken, trekribben en ventilatiesystemen om een ​​uniforme vorming over alle onderdelen te garanderen.

4. Precisiegeleidings- en balanceringssysteem: Uitgerust met een uiterst nauwkeurig geleidings- en balanceringsapparaat, bedraagt ​​de coaxialiteit van de bovenste en onderste matrijzen ≤0,02 mm, waardoor een uniforme stempelspeling wordt gegarandeerd en bramen en gelokaliseerde overmatige dunheid in de onderdelen worden voorkomen.

5. Geavanceerd smeer- en ontvormingssysteem: een gecentraliseerd smeersysteem vermindert wrijving en slijtage; pneumatische en hydraulische ontkistingsmechanismen zorgen voor een soepele ontkisting zonder vervorming of krassen.

Producttoepassingsscenario's

Geschikt voor de productie van kofferdeksels voor personenauto's zoals sedans, SUV's en MPV's. Verdeeld in drie categorieën op basis van voertuigtype:

1. Economie: richt zich op kosten, vereenvoudigde structuur en geschiktheid voor massaproductie.

2. Mid-tot-high-end: Streeft een voortreffelijke uitstraling na, uitgerust met een uiterst nauwkeurig vorm- en polijstsysteem.

3. New Energy: lichtgewicht ontwerp, geschikt voor het verwerken van nieuwe materialen zoals aluminiumlegeringen.

Productieproces

1. Productanalyse en processimulatie

Automotive Trunk Lid Outer Panel Stamping Die maakt gebruik van professionele softwaresimulatieanalyse om vormdefecten te voorspellen, processen en matrijsstructuren te optimaliseren en ontwerprationaliteit te garanderen.

2. Vormontwerp

Het gehele ontwerpproces wordt uitgevoerd met behulp van 3D-ontwerpsoftware, waarbij rekening wordt gehouden met verwerking, montage en onderhoud, en de uitvoer van volledige tekeningen en een stuklijst.

3. Materiaalkeuze

- Vormbasis: 45 # staal of 42CrMo, warmtebehandeld om sterkte en taaiheid te garanderen.

- Werkende onderdelen: Cr12MoV, SKD11 en ander gereedschapsstaal, met een hardheid van HRC48-52 na warmtebehandeling, wat een uitstekende slijtvastheid biedt.

- Geleidekolommen en bussen: lagerstaal of chroomstaal met hoog koolstofgehalte, wat een hoge hardheid en hoge slijtvastheid garandeert.

4. Precisiebewerking

Bij ruwe bewerking is een nabewerkingstoeslag mogelijk; nabewerking zorgt voor nauwkeurigheid en oppervlakteafwerking. De oppervlakken zijn gepolijst en hardverchroomd om een ​​spiegelafwerking en slijtvastheid te garanderen.

5. Montage en foutopsporing (T0-proefgieten)

Monteer standaardonderdelen en test de afdichting. Voer een proefstempel uit om de nauwkeurigheid en stabiliteit te verifiëren. Optimaliseer parameters en pas de mal aan om ervoor te zorgen dat het voltooide onderdeel aan de normen voldoet.

Ontwikkelingstrends

Aanpassing aan lichtgewicht materialen, bevordering van intelligente en digitale productie, het bereiken van nauwkeurig geïntegreerd gieten, het toepassen van additieve productietechnologie en het beoefenen van groene productieconcepten.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in de stempelmatrijs voor het buitenpaneel van de kofferbakdeksel?

A1: De vormbasis maakt gewoonlijk gebruik van koolstofconstructiestaal of gelegeerd constructiestaal zoals 45 # staal en 42CrMo. Het werkoppervlak is gemaakt van gereedschapsstaal met hoog koolstofgehalte en hoog chroomgehalte, zoals Cr12MoV en SKD11. Geleidestijlen en bussen zijn gemaakt van lagerstaal of chroomstaal met een hoog koolstofgehalte. Alle materialen moeten een passende warmtebehandeling ondergaan om de vereiste hardheid, sterkte en slijtvastheid te bereiken.

Vraag 2: Hoe lang duurt de productiecyclus van de stempelmatrijs voor het buitenpaneel van de kofferbakdeksel?

A2: De ontwikkelingscyclus voor het stempelen van matrijzen voor buitenpanelen van autokoffers duurt doorgaans 8-15 maanden, afhankelijk van de productcomplexiteit, technische vereisten en klantbehoeften. De ontwerpfase duurt 2-3 maanden, de productiefase 4-6 maanden en de assemblage-, foutopsporings- en proefvormfase 2-3 maanden. Het hele proces vereist meerdere rondes van iteratieve optimalisatie om aan de eisen van massaproductie te voldoen.

Vraag 3: Hoe kan ik de uiterlijke kwaliteit van het buitenpaneel van de kofferbak garanderen?

A3: Het garanderen van de kwaliteit van het uiterlijk vereist controle in meerdere fasen: ten eerste moet het matrijsoppervlak voldoen aan de polijstnormen op spiegelniveau (Ra≤0,4 μm); ten tweede moeten de smering, de kracht van de blanco houder en de stempelkracht strikt worden gecontroleerd tijdens het stempelproces; ten derde is een geschikte materiaalkeuze noodzakelijk om oppervlaktedefecten te voorkomen; en ten vierde is een redelijke verwijderingsmethode vereist om krassen te voorkomen. Bovendien zijn oppervlaktebehandelingen zoals hardverchromen en schilderen noodzakelijk om de uiterlijke kwaliteit en corrosieweerstand te verbeteren.
