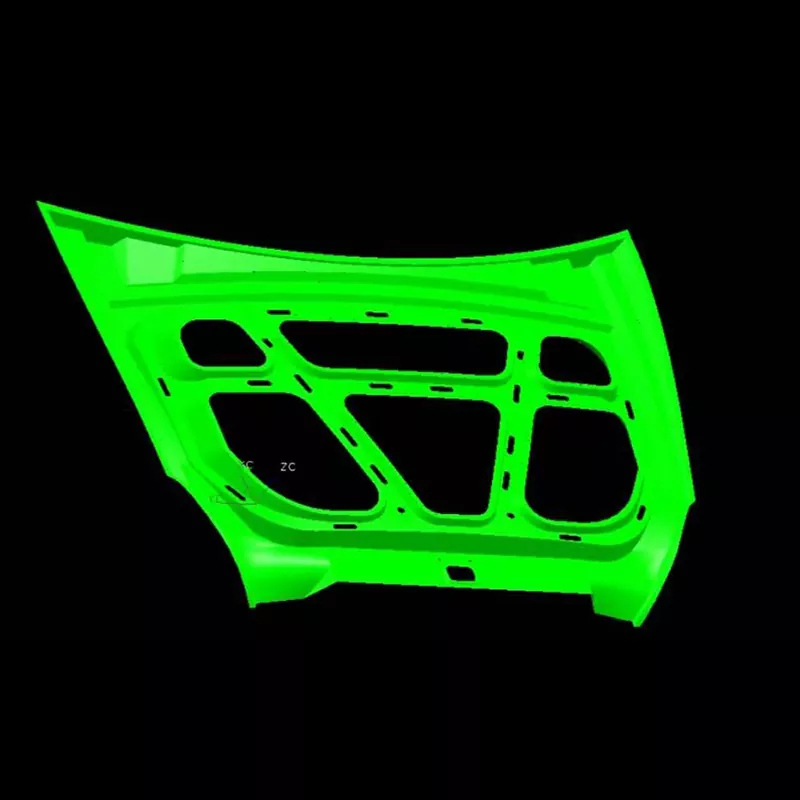

Auto-kap binnenpaneel stempelmatrijs

SIKAIDA Automotive Hood Inner Panel Stamping Die is een groot en complex stempelsysteem dat speciaal is ontworpen voor het vormen van het hoofdframe van het binnenpaneel van de motorkap. Het is niet één enkele matrijs, maar een compleet apparaat dat meerdere processen omvat, waardoor de stabiele vorming van grote, uiterst nauwkeurige carrosseriecomponenten wordt gegarandeerd.

Kernproducteigenschappen:

1. Groot formaat en complexe structuur

De standaardafmetingen van de stempelmatrijs voor het binnenpaneel van de motorkap zijn> 800 mm lang en> 600 mm breed, waardoor de vorming van verstevigingsribben, montagegaten en andere kenmerken vereist is. Het omvat kerncomponenten zoals de bovenste en onderste matrijzen, evenals een nauwkeurig geleidings-, positionerings- en lossysteem om stabiel en nauwkeurig stempelen te garanderen.

2. Ultrahoge precisie en hoge kwaliteit

Gestempelde onderdelen hebben maattoleranties binnen ±0,1 mm, vrij van defecten zoals scheuren, rimpels en krassen. De matrijs zelf ondergaat strenge productie-, geleidingsprecisie- en drukverdelingscontroles, die voldoen aan de kwaliteitsnormen van gerelateerde uiterlijkcomponenten.

3. Geavanceerd geïntegreerd vormproces

Door meerdere processen te integreren, zoals dieptrekken en vormen, wordt eenmalig gieten bereikt, waardoor de materiaalstroom en terugveringscompensatie nauwkeurig worden geregeld. CAE-simulatie wordt gebruikt om problemen te voorspellen, waardoor stabiel en betrouwbaar stempelen wordt gegarandeerd.

4. Robuust matrijssysteem

De Automotive Hood Inner Panel Stamping Die weegt tientallen tonnen en vereist grootschalige drukapparatuur van meer dan 2000 ton. Het is uitgerust met uiterst nauwkeurige geleidekolommen, geleidehulzen en andere componenten, geschikt voor massaproductie met hoge intensiteit op lange termijn.

5. Hoogwaardige oppervlaktebehandeling

Het matrijsoppervlak is spiegelgepolijst (Ra≤0,4μm). Oppervlaktehardheid en coatingparameters zijn geoptimaliseerd voor verschillende materialen om slijtvastheid en stabiele oppervlaktekwaliteit te garanderen.

Productieproces

1. Productanalyse en procesontwerp

Automotive Hood Inner Panel Stamping Die maakt gebruik van CAE-software zoals AutoForm en Dynaform om de vormbaarheid van het stempelen te analyseren, defecten te voorspellen, processen te optimaliseren en redelijke stempelparameters te bepalen, waarmee de basis wordt gelegd voor de productie.

2. Vormontwerp

Het volledige 3D-ontwerp wordt uitgevoerd met behulp van UG en CATIA om de structuur van elk onderdeel te verfijnen, zodat de sterkte, stijfheid en precisie van de mal voldoen aan de productievereisten.

3. Materiaalkeuze

Het lichaam van de Automotive Hood Inner Panel Stamping Die-behuizing is gemaakt van 45 staal en 42CrMo, terwijl de profielen en belangrijke onderdelen gereedschapsstaal gebruiken zoals Cr12MoV (HRC48-52 na warmtebehandeling). Voor de geleidekolommen en bussen is slijtvast staal gebruikt.

5. Precisiebewerking

Ruwe bewerking en snelle CNC-precisiebewerking (oppervlaktenauwkeurigheid ± 0,01 mm), gecombineerd met draadsnijden, EDM en andere speciale bewerkingsprocessen, evenals warmtebehandeling en oppervlaktebehandeling, zorgen ervoor dat de matrijsprestaties aan de normen voldoen.

6. Assemblage en T0-proefgieten

Na montage wordt de mal getest op een pers. Parameters worden herhaaldelijk aangepast, monsters worden geïnspecteerd en de matrijs wordt aangepast en geoptimaliseerd totdat alle productindicatoren aan de normen voldoen.

Producttoepassing

SIKAIDA Automotive Hood Inner Panel Stamping Die wordt veel gebruikt bij de productie van motorkapbinnenpanelen voor personenauto's en bedrijfsvoertuigen, waarbij op efficiënte wijze complexe gebogen oppervlaktedelen worden gevormd en de efficiënte en stabiele werking van de carrosserieproductielijnen van autofabrikanten wordt ondersteund.

Ontwikkelingstrends:

1. Ultragroot geïntegreerd vormstuk

 De trend naar geïntegreerde binnenpanelen van de motorkap verhoogt de eisen aan het tonnage en de afmetingen van de matrijzen. Het wijdverbreide gebruik van persen met een capaciteit van 2000 ton en meer vergroot de complexiteit van het ontwerp en de productie.

2. Aanpassing van lichtgewicht materiaal

De uitbreiding van toepassingen van hoogsterkte staal en aluminiumlegeringen maakt aanpassingen aan de matrijsontwerpparameters noodzakelijk, wat nieuwe uitdagingen voor de productietechnologie met zich meebrengt.

3. Intelligente productie en digitalisering

Door gebruik te maken van CAE-simulatie, CNC-bewerkingsmachines en digitale dubbele technologieën bereiken we digitaal beheer van matrijzen over de volledige levenscyclus, waardoor de precisie en efficiëntie worden verbeterd.

4. Snelle matrijswisseling en geautomatiseerde productie

We optimaliseren de snelle positionerings- en vergrendelingsfuncties van matrijzen en integreren ze met geautomatiseerde productielijnen om te voldoen aan de behoeften van de productie van meerdere variëteiten en kleine batches.

De SIKAIDA Automotive Hood Inner Panel Stamping Die integreert technologieën uit meerdere velden, die het geavanceerde niveau van stempelmatrijzen vertegenwoordigen. Met een ontwikkelingscyclus van 8-15 maanden en hoge kosten is het een belangrijke maatstaf voor de kracht van bedrijven. Het zal blijven upgraden, samen met de lichtgewicht en intelligente ontwikkeling van de auto-industrie, en ondersteuning bieden voor de hoogwaardige ontwikkeling van de mondiale auto-industrie.
