Automotive linker spatbord stempelmatrijs

SIKAIDA's Automotive Left Fender Stamping Die is een grote, uiterst nauwkeurige matrijs die wordt gebruikt voor het stempelen van linker spatbordpanelen, waarbij de vorming van complexe gebogen oppervlakken en randverlijming vereist is. Als toonaangevende fabrikant van stempelmatrijzen voor de auto-industrie in China beschikt SIKAIDA over uitgebreide R&D- en productie-ervaring, toonaangevende producttechnologie en betrouwbare matrijsoplossingen voor wereldwijde autofabrikanten.

Productdetails

1. Grote en complexe structuur

Deze Automotive Left Fender-stempelmatrijs is groot van formaat (meer dan 800 mm lang en meer dan 500 mm breed), met complexe oppervlakken, die de vorming van verschillende gebogen oppervlakken en randverlijmingskenmerken vereisen, wat een extreem hoge precisie vereist. SIKAIDA kan zich met zijn geavanceerde ontwerp- en verwerkingstechnologie perfect aanpassen aan de stylingbehoeften van verschillende voertuigmodellen.

2. Vereisten voor hoge precisie en hoogglans

Het linkerspatbord is een blootliggend oppervlak en mag geen oppervlaktedefecten vertonen; daarom moet de oppervlakteruwheid van de matrijs lager zijn dan Ra0,4. SIKAIDA controleert elke productiefase strikt om de matrijsprecisie en de kwaliteit van het uiterlijk van de gestempelde onderdelen te garanderen.

3. Complex vormingsproces

De Automotive Left Fender Stamping Die integreert meerdere processen zoals tekenen, trimmen en ponsen, en is compatibel met teken- en hydrovormprocessen in één fase. SIKAIDA optimaliseert de procesindeling om de kosten effectief te verlagen en de efficiëntie te verhogen.

4. Complex vormsysteem

Voor de negatieve hoek en ondersnijdingsstructuur van het linker spatbord is de matrijs uitgerust met complexe mechanismen zoals schuifregelaars en wiggen, gecombineerd met een redelijk trekkraal- en ontluchtingssysteem om vormfouten te voorkomen en de opbrengst te verbeteren.

5. Precisiegeleidings- en positioneringssysteem

Uiterst nauwkeurige geleidingscomponenten zorgen voor een nauwkeurige uitlijning van de bovenste en onderste matrijzen, en een geavanceerd positioneringsapparaat zorgt voor een nauwkeurige positionering van het plaatmetaal, waardoor de stempelnauwkeurigheid en de levensduur van de matrijs worden verbeterd.

Producteigenschappen en toepassingen

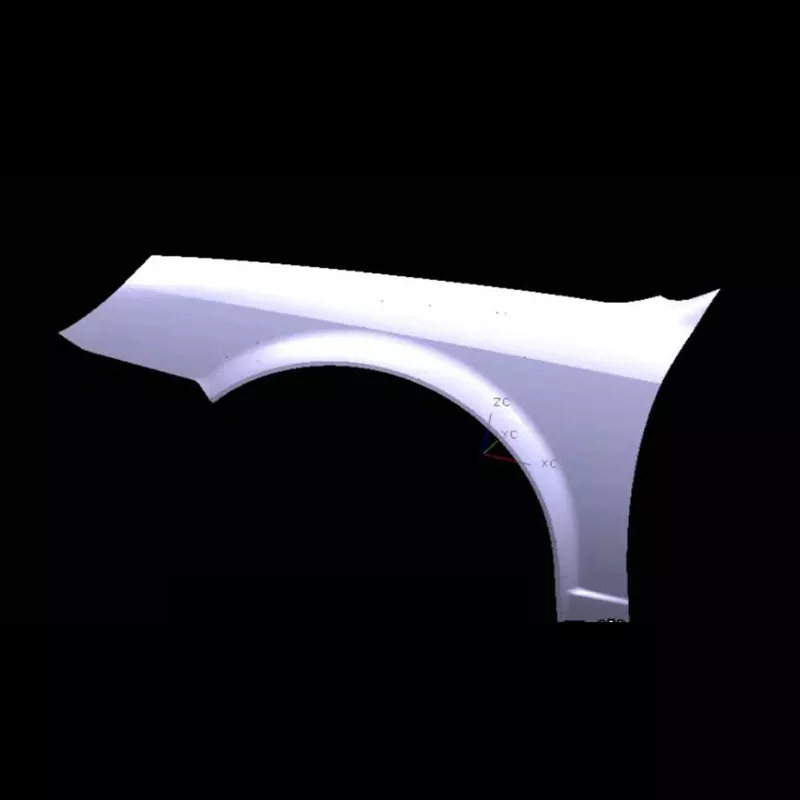

Deze Automotive Left Fender Stamping Die is geschikt voor de productie van verschillende linker spatborden voor auto's, waardoor aerodynamisch gestroomlijnde vormen worden geproduceerd. Het is compatibel met verschillende materialen zoals staal en aluminiumlegeringen. Als professionele leverancier biedt SIKAIDA diensten op maat om aan de behoeften van verschillende voertuigmodellen te voldoen.

Introductie van het productieproces

1. Productanalyse en CAE-simulatie

CAE-simulatie wordt uitgevoerd met behulp van software zoals AutoForm om defecten zoals scheuren en kreuken te voorspellen en op te lossen, waardoor de kwaliteit van het matrijsontwerp en de productie wordt gewaarborgd.

2. Vormontwerp

Het volledige 3D-ontwerp wordt uitgevoerd met behulp van UG- en CATIA-software om de componentdetails te verfijnen, waardoor een redelijke matrijsstructuur en een betrouwbare werking worden gegarandeerd.

3. Materiaalkeuze

De Automotive Left Fender Stamping Die-basis is gemaakt van hoogwaardige staalsoorten zoals 45 staal en 42CrMo, terwijl de werkende onderdelen speciale staalsoorten gebruiken zoals Cr12MoV, wat een hoge hardheid en hoge slijtvastheid garandeert, geschikt voor langdurig stempelen met hoge intensiteit.

4. Precisiebewerking

Gespecialiseerde bewerkingsprocessen, waaronder voorbewerken, hogesnelheids-CNC-afwerking, draadsnijden en fijn polijsten, gecombineerd met afschrikken en ontlaten (hardheid HRC48-52), voldoen aan de vereisten voor precisie en oppervlakteruwheid.

5. Montage en foutopsporing (T0-proefgieten)

Na montage wordt de mal getest op de machine. Procesparameters worden herhaaldelijk aangepast en de matrijs wordt geoptimaliseerd om ervoor te zorgen dat de gestempelde onderdelen gekwalificeerd zijn en dat de matrijs direct in massa kan worden geproduceerd.

Ontwikkelingstrends:

1. Ultralichtgewicht geïntegreerd vormstuk

Het linkerspatbord ontwikkelt zich richting grotere maten en geïntegreerde ontwerpen. SIKAIDA maakt gebruik van geavanceerde processen zoals warmvormen om mallen te ontwikkelen die geschikt zijn voor hoge sterkte- en lichtgewichtvereisten.

2. Intelligentisering en digitalisering

Sensoren zijn ingebed in de Automotive Left Fender Stamping Die voor realtime monitoring. Gecombineerd met digital twin-technologie wordt virtueel debuggen bereikt, waardoor de ontwikkelingscyclus wordt verkort en het succespercentage van proefvormen wordt verbeterd.

3. Vormen van meerdere materialen en composieten

Door zich aan te passen aan nieuwe materialen zoals aluminiumlegeringen en koolstofvezels, worden overeenkomstige composietgietprocessen en mallen ontwikkeld om aan de diverse marktvragen te voldoen.

4. Additieve productietoepassingen

Het gebruik van 3D-printtechnologie voor het vervaardigen van complexe matrijscomponenten verbetert de matrijsprestaties, verkort de productiecycli en benadrukt de voordelen van het vervaardigen van complexe structuren.

SIKAIDA's Automotive Left Fender Stamping Die is een typisch voorbeeld van een mal voor carrosseriepanelen. De ontwikkelingscyclus van 8-15 maanden en de hoge kosten benadrukken de kracht van het bedrijf. Als professionele fabrikant en leverancier in China zal SIKAIDA de trends in de sector bijhouden, zijn producten voortdurend optimaliseren en hoogwaardige matrijsoplossingen bieden aan wereldwijde klanten.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in stempelmatrijzen voor het linker spatbord van auto's?

A1: De malbasis maakt gewoonlijk gebruik van hoogwaardig koolstofconstructiestaal (zoals 45 staal) of gelegeerd constructiestaal (zoals 42CrMo). De werkende delen (profielen, snijkanten) maken gebruik van gereedschapsstaal met hoog koolstofgehalte en hoog chroomgehalte (zoals Cr12MoV, SKD11) of poedermetallurgisch staal (zoals CPM-D2) om een ​​hoge hardheid, hoge slijtvastheid en goede taaiheid te garanderen.

Vraag 2: Hoe lang duurt de productiecyclus van stempelmatrijzen voor het linker spatbord voor auto's?

A2: De ontwikkelingscyclus van het stempelen van matrijzen voor het linkerspatbord van auto's is lang (meestal 8-15 maanden) en de kosten zijn hoog (tot miljoenen tot tientallen miljoenen RMB), waardoor het een belangrijke maatstaf is voor het meten van de uitgebreide kracht van matrijzenfabrikanten. Naarmate auto's zich ontwikkelen in de richting van intelligentie, elektrificatie en lichtgewicht, zullen de technische vereisten voor hun matrijzen blijven toenemen.
