Aangepaste standaard precisievormbases van een professionele fabrikant in China

SIKAIDAStandaard Precision Mold Bases zijn veelgebruikte fundamentele procesapparatuur in de matrijzenbouwindustrie. Als het "skelet" van de matrijs worden ze gebruikt om vormcomponenten, geleidingsmechanismen en uitwerpsystemen te bevestigen en te ondersteunen. Als professionele fabrikant met een eigen fabriek in China streeft SIKAIDA ernaar kosteneffectieve standaard precisiematrijzen te leveren en, als betrouwbare leverancier, te voldoen aan de uiteenlopende behoeften van wereldwijde klanten.

DezeStandaard precisievormbasesgebruik conventionele tolerantienormen (dimensionale tolerantie ±0,1 ~ 1 mm, vlakheid ≤0,02 mm/m), waarbij economische voordelen, veelzijdigheid en snelle levering worden gecombineerd. Ze bestaan ​​uit gestandaardiseerde componenten zoals een vaste matrijsbasisplaat en een bewegende matrijsplaat. Het volgende is een gedetailleerde classificatie.

Classificatie op schimmeltype

1. Spuitgietbasissen

- Vormbasis met twee platen (enkelvoudig scheidingsoppervlak): SIKAIDA's meest gebruikte standaard precisie-spuitgietbasis. Het beschikt over een eenvoudige structuur, lage kosten en snelle levering, geschikt voor de meeste spuitgietproducten, zoals schelpen voor dagelijkse benodigdheden, onderdelen voor huishoudelijke apparaten en plastic speelgoed. Het ontwerp met één scheidingsoppervlak vereenvoudigt het verwerkings- en montageproces, waardoor de productie-efficiëntie wordt verbeterd.

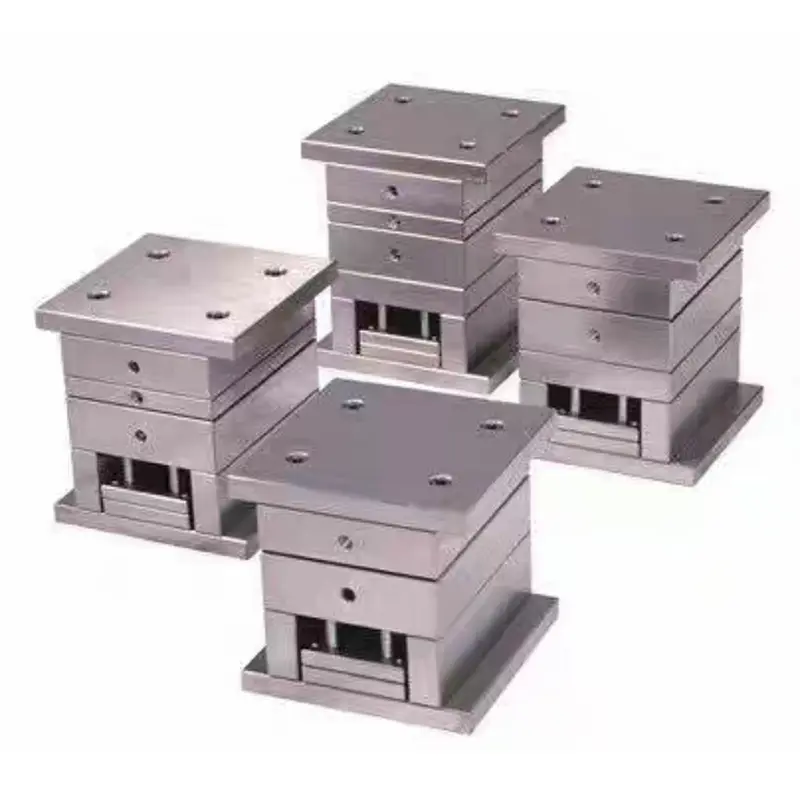

- Matrijzenset met drie platen (smalle poort): Vergeleken met een matrijzenset met twee platen, wordt een duwplaat toegevoegd, wat resulteert in een iets complexere structuur maar een grotere veelzijdigheid. Geschikt voor kleine precisieonderdelen die automatische poortverwijdering vereisen (zoals kleine plastic onderdelen en dagelijkse precisiebenodigdheden). Het dubbele scheidingsoppervlak maakt een automatische scheiding van de poort en het product mogelijk, waardoor de kwaliteit van het productoppervlak wordt gegarandeerd.

2. Stempelmatrijzensets

- Set stempelstempels met achterste geleider: biedt een breed werkoppervlak voor eenvoudige invoer, geschikt voor handmatige bediening. Hoofdzakelijk gebruikt voor kleine tot middelgrote gestempelde onderdelen zoals bevestigingsmiddelen, keukengerei en hardwaregereedschap. Het is een van de meest gebruikte soorten stempelmatrijzen in de standaardproductlijn van SIKAIDA.

- Stempelmatrijzenset middengeleiderpijler: het geleidingsmechanisme bevindt zich aan beide zijden van het midden, wat een superieure geleidingsnauwkeurigheid biedt in vergelijking met het type achterste geleidingspijler. Geschikt voor gestanste onderdelen die een hoge geleidingsnauwkeurigheid vereisen (zoals precisiehardwareonderdelen en kleine gestanste onderdelen met gemiddelde afmetingen).

Geclassificeerd op structurele samenstelling

SIKAIDAS Standard Precision Mold Bases maken gebruik van een gestandaardiseerd structureel ontwerp, waarbij alle componenten in massa worden geproduceerd. Dit zorgt voor een stabiele productkwaliteit en verlaagt de productiekosten. De standaardconfiguratie bestaat uit vier hoofdsystemen met duidelijk gedefinieerde functies en nauwe integratie.

1. Sjabloonserie

De kerncomponenten van de malbasis, inclusief het paneel, de vaste sjabloon (A-plaat), de bewegende sjabloon (B-plaat) en het vierkante ijzer (C-plaat), zijn allemaal gemaakt van 45 # hoogwaardig koolstofconstructiestaal of laaggelegeerd staal. Na de warmtebehandeling bereikt de hardheid 240 ~ 270 HB, wat uitstekende uitgebreide mechanische eigenschappen en bewerkbaarheid oplevert. Belangrijke sjablonen kunnen worden gemaakt van voorgehard P20-staal, waardoor prestatie en zuinigheid in evenwicht zijn.

2. Geleidingssysteem

Omvat voornamelijk geleidekolommen en geleidehulzen, waarbij gebruik wordt gemaakt van schuifgeleiding met een speling van 0,02 ~ 0,04 mm. De geleidekolom en de geleidehulsgaten zijn machinaal bewerkt volgens H7-precisie, wat een flexibele en storingsvrije beweging garandeert. Dit zorgt voor nauwkeurige begeleiding bij het openen en sluiten van de matrijs en is cruciaal voor het garanderen van de basisnauwkeurigheid van de matrijsbasis.

3. Uitwerpsysteem

Dit systeem bestaat uit een resetstaaf en uitwerpgeleidingspennen/-hulzen en werpt het gegoten product uit de matrijsholte. Het gestandaardiseerde ontwerp zorgt voor een stabiele en betrouwbare uitwerping, voorkomt vervorming en schade aan het product en past zich aan de uitwerpvereisten van verschillende producttypen aan.

4. Bevestigings- en positioneringssysteem

Inclusief zeer sterke bouten en paspennen om de componenten van de matrijsbasis vast te zetten, waardoor de algehele structurele stabiliteit tijdens het matrijsbedrijf wordt gegarandeerd. De gestandaardiseerde selectie van bevestigingsmiddelen en paspennen zorgt voor een goede uitwisselbaarheid en vergemakkelijkt toekomstig onderhoud en vervanging.

De verschillende standaard precisievormbases van SIKAIDA hebben duidelijk gedefinieerde toepassingsgrenzen, waardoor klanten geschikte modellen kunnen selecteren op basis van producttype, precisie-eisen en marktregio. Alle standaard precisiematrijzen van SIKAIDA hebben een matrijslevensduur van 100.000 tot 500.000 cycli, voldoen aan de behoeften van grootschalige industriële productie en ondersteunen een efficiënte productie voor klanten.

Als professionele fabrikant en leverancier in China biedt SIKAIDA niet alleen een ruime voorraad standaardspecificaties, maar ook niet-standaard maatwerkdiensten. We kunnen secundaire matrijsbases ontwerpen op basis van klanttekeningen om aan de persoonlijke behoeften van verschillende industrieën te voldoen.
