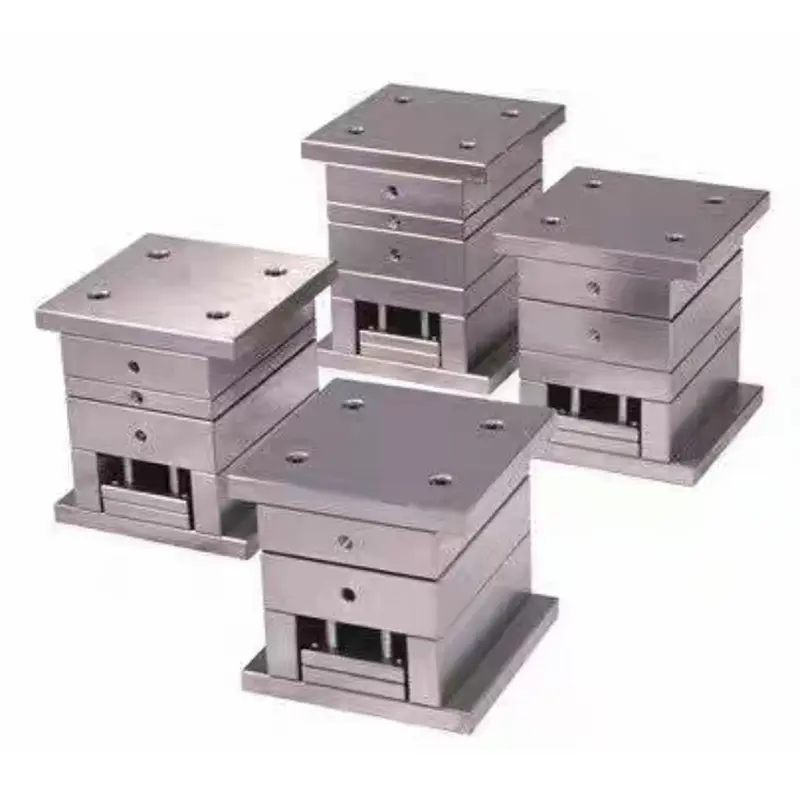

Standaard precisie-vereenvoudigde kleine poortvormbasis

Deze standaard precisie-vereenvoudigde malbasis met kleine poort heeft een structuur met drie platen en een puntpoort, geoptimaliseerd ten opzichte van traditionele malbases met fijne poort. Redundante hulpmechanismen zijn geëlimineerd, waardoor het ontwerp wordt vereenvoudigd terwijl de kernfuncties behouden blijven. Gefabriceerd in een Chinese fabriek waar R&D, productie en kwaliteitscontrole zijn geïntegreerd, is het een vertrouwde leverancier in de kunststofvormindustrie. Het product is geschikt voor in massa geproduceerde kunststofproducten met eenvoudige vormen en uniforme wanddikte. De hoge kosteneffectiviteit en stabiliteit hebben het populair gemaakt in verschillende industrieën.

Belangrijkste kenmerken

1. Structurele kenmerken

- Structuur met drie platen: samengesteld uit een vaste plaat, een bewegende plaat en een uitwerpplaat, met geleidepilaren en bussen voor nauwkeurige geleiding; éénpuntsinjectie met puntpoort, kort stromingspad, minimaal residu, geschikt voor kleine producten.

- Vereenvoudigd ontwerp: elimineert complexe hulpmechanismen, wat resulteert in een eenvoudige structuur en lagere productiekosten en complexiteit.

- Standaardprecisie: maatnauwkeurigheid ±0,05 mm, oppervlakteruwheid ≤Ra0,8μm, voldoet aan de eisen van algemene plastic onderdelen zonder extra verwerking.

2. Modulair standaardontwerp: de Standard Precision Simplified Small Gate Mold Base neemt internationale normen over zoals LKM en HASCO, met gangbare modellen zoals 2020 en 2025, waardoor snelle configuratie en vervanging mogelijk zijn; het modulaire ontwerp vergemakkelijkt het onderhoud en verlengt de levensduur.

3. Ontwerp van het koelsysteem: Een conventioneel koelwatercircuitontwerp biedt een gematigde efficiëntie en een eenvoudige lay-out, voldoet aan de koelvereisten en vergemakkelijkt de verwerking en het onderhoud, waardoor de latere kosten worden verlaagd.

4. Voordelen van de puntpoort: diameter van de puntpoort 0,5-2 mm, minimale en gemakkelijk verwijderbare markeringen, geschikt voor kunststoffen met goede vloeibaarheid zoals PP en ABS, waardoor de productkwaliteit wordt gegarandeerd.

Toepassingen

Standaard Precision Simplified Small Gate Mold Base is geschikt voor massaproductie van plastic producten zoals behuizingen van kleine apparaten en elektronische knoppen. Het is compatibel met producten die eenvoudig van vorm zijn, een uniforme wanddikte hebben en geen speciale uiterlijke eisen stellen, waardoor aan de behoeften van meerdere industrieën wordt voldaan.

Economische voordelen

1. Beheersbare kosten: uiterst nauwkeurige matrijsbases besparen 30% -50% op materiaal- en verwerkingskosten, waardoor het concurrentievermogen van de klant wordt verbeterd.

2. Korte cyclustijd: Een productiecyclus van 2-4 weken zorgt voor een snelle reactie van de markt en verkort de productlanceringstijd.

3. Eenvoudige bediening: duidelijke structuur, eenvoudige montage en onderhoud, lage vaardigheidseisen voor operators, waardoor grootschalige productie wordt vergemakkelijkt.

Productieproces

1. Ontwerpfase: Bepaal de matrijsstructuur op basis van de parameters van het kunststofproduct, selecteer een geschikte standaard matrijsbasis en ontwerp de holte en kern met behulp van software zoals UG en Pro/E, rekening houdend met de belangrijkste procesfactoren.

2. Materiaalkeuze

De Standard Precision Simplified Small Gate Mold Base maakt gebruik van koolstofconstructiestaal zoals 45 staal. Geleidestijlen en bussen zijn gemaakt van slijtvast staal. De holte en kern zijn gemaakt van voorgehard vormstaal zoals P20 (HRC30-35). Standaardonderdelen zijn afkomstig van gespecialiseerde fabrikanten.

3. Verwerkingsstroom

- Ruwe bewerking: Ruwe bewerking van de vormplaat en holte, waarbij een speling van 0,5-1 mm overblijft.

- Afwerking: CNC-bewerking van de holte, draadsnijden van complexe onderdelen en gelijktijdig boren en tappen.

- Warmtebehandeling: tempereren van de holte en kern tot HRC30-35 om de slijtvastheid te verbeteren.

- Oppervlaktebehandeling: polijsten van de holte tot Ra0,8μm.

4. Montage en foutopsporing

Monteer de standaardonderdelen en holte/kern, installeer ze op de spuitgietmachine voor proefgieten en parameteraanpassing. Pas de caviteit aan op basis van de proefvormresultaten en los veelvoorkomende defecten op.

Ontwikkelingstrends

1. Standaardisatie en modularisatie: Verbeter de standaardisatie om een ​​snelle configuratieproductie te realiseren en de leveringscycli te verkorten.

2. Intelligente productie: combinatie van digitale automatiseringstechnologie om de verwerkingsnauwkeurigheid en efficiëntie te verbeteren.

3. Zeer efficiënte koeling: geoptimaliseerde indeling van de waterkanalen om de koelefficiëntie te verbeteren en tegelijkertijd de kosten onder controle te houden.

4. Lichtgewicht en duurzaam: geoptimaliseerde structuur en materialen om het gewicht te verminderen, de slijtvastheid te verbeteren en de levensduur te verlengen.

Veelgestelde vragen

Vraag 1: Voor welke plastic producten is de Standard Precision Simplified Small Gate Mold Base geschikt?

A1: Geschikt voor kleine tot middelgrote plastic onderdelen, zoals behuizingen van apparaten, elektronische productknoppen, containers voor dagelijkse benodigdheden, accessoires voor kantoorbenodigdheden, enz. Bijzonder geschikt voor massaproductieproducten met relatief eenvoudige vormen, uniforme wanddikte en lage uiterlijke eisen.

Vraag 2: Wat is het belangrijkste verschil tussen vereenvoudigde vormbasissen en uiterst nauwkeurige vormbasissen?

A2: De belangrijkste verschillen liggen in de complexiteit van de constructie, het precisieniveau en de eisen aan de oppervlaktekwaliteit. Vereenvoudigde matrijsbasissen elimineren complexe hulpmechanismen, nemen een gestandaardiseerde eenvoudige structuur aan, regelen de maatnauwkeurigheid binnen ± 0,05 mm en vereisen een oppervlakteruwheid van Ra0,8 μm of minder. De kosten zijn doorgaans 30% -50% lager dan die van uiterst nauwkeurige matrijsbases.

Vraag 3: Wat zijn de voordelen van puntpoorten?

A3: Puntpoorten hebben een kleine diameter (meestal 0,5-2 mm), wat resulteert in kleinere poortmarkeringen die gemakkelijk te verwijderen zijn en het uiterlijk van het product niet beïnvloeden. Het proces is korter, wat gunstig is voor het compleet afvullen van kleine producten, en is vooral geschikt voor kunststoffen met een goede vloeibaarheid zoals PP, ABS en PS.

Vraag 4: Hoe lang duurt de productiecyclus van de matrijs?

A4: De productiecyclus voor een Standard Precision Simplified Small Gate Mold Base bedraagt ​​doorgaans 2-4 weken. Dankzij de eenvoudige structuur en minder verwerkingsstappen kan de productiecyclus met 30%-50% worden verkort in vergelijking met complexe matrijzen met hoge precisie, waardoor snel kan worden gereageerd op de marktvraag.

Vraag 5: Hoe kies ik de juiste vormbasisspecificaties?

A5: Bij het kiezen van de juiste matrijsbasisspecificaties moet rekening worden gehouden met factoren zoals de grootte van het product, het model van de spuitgietmachine en de vereisten voor het productievolume. Veel voorkomende specificaties zijn modellen zoals 2020, 2025, 3030 en 4040. Het is over het algemeen geschikt dat de productgrootte binnen 80% van de vormholtegrootte ligt. Het wordt aanbevolen om de specificaties van de matrijsbasis te kiezen op basis van de maximale buitenafmetingen van het product plus een passende marge.
