Automobiel rechter zijpaneel stempelmatrijs

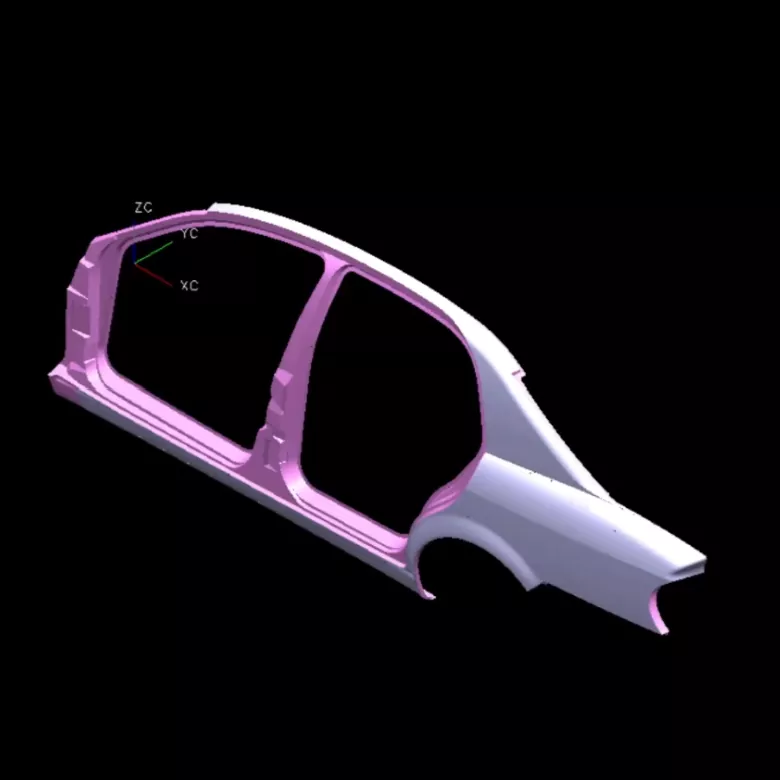

SIKAIDA's Automotive Right Side Panel Stamping Die is een groot, uiterst nauwkeurig matrijssysteem dat bestaat uit meerdere componenten en kan voldoen aan de vormbehoeften van het rechterzijpaneel (buitenpaneel, binnenpaneel, verstevigingsribben, enz.). Als professionele leverancier controleert SIKAIDA strikt de kwaliteit om de stabiele productie van hoogwaardige zijpaneelonderdelen te garanderen, ter ondersteuning van een efficiënte productie voor autofabrikanten.

Productdetails

1. Grootschalige en complexe structuur

De Automotive Right Side Panel Stamping Die is enorm groot (ruim 1,5 meter lang en ruim 0,8 meter breed) met een complexe vorm, die belangrijke kenmerken kan vormen zoals deurruiten, montageposities van achteruitkijkspiegels en verstevigingsribben.

2. Hoge precisie en hoge kwaliteitseisen

Het matrijsoppervlak is ontworpen voor onderdelen met een zijpaneeluiterlijk en is defectvrij, met een maatnauwkeurigheid binnen ±0,05 mm, een spiegelachtige oppervlakteafwerking (Ra≤0,4 μm) en gladde, braamvrije randen.

3. Complexe vormprocessen

Door geavanceerde processen te integreren, zoals dieptrekken, trimmen en ponsen, flenzen, versterken van ribpers en continu vormen met meerdere stations, voltooit het op efficiënte wijze het vormen van complexe onderdelen.

4. Precisiegeleidings- en aanpassingssysteem

Uitgerust met zeer nauwkeurige geleidekolommen en bussen, verstelbare drukringen, beweegbare nokkenschuifregelaars en een stikstofveer/hydraulisch systeem, dat de nauwkeurigheid en stabiliteit van het stempelen garandeert.

5. Geavanceerd koel- en smeersysteem

Met circulerende waterkoeling, automatische smering en persluchtzuiveringssystemen is het geschikt voor stempelen op hoge snelheid, waardoor de levensduur van de matrijs wordt verlengd en een stabiele productie wordt gegarandeerd.

Producteigenschappen en toepassingen

1. Integraal gieten: gieten uit één stuk vermindert het laswerk en verbetert de efficiëntie;

2. Hoogefficiënte productie: aanpasbaar aan hogesnelheidsautomatisering, cyclustijd 15-20 seconden;

3. Hoog materiaalgebruik: geoptimaliseerde lay-out, bezettingsgraad ≥85%;

4. Goede consistentie: gestempelde onderdelen hebben een stabiele kwaliteit en een sterke uitwisselbaarheid;

5. Sterk aanpassingsvermogen: vervangbare componenten kunnen zich aanpassen aan verschillende voertuigmodellen, waardoor de kosten worden verlaagd.

Introductie van het productieproces

1. Productanalyse en procesontwerp: de stempelmatrijs voor het rechter zijpaneel van de auto maakt gebruik van CAE-software om de vormbaarheid van het stempelen te analyseren, het proces te optimaliseren en de optimale stempeloplossing te bepalen.

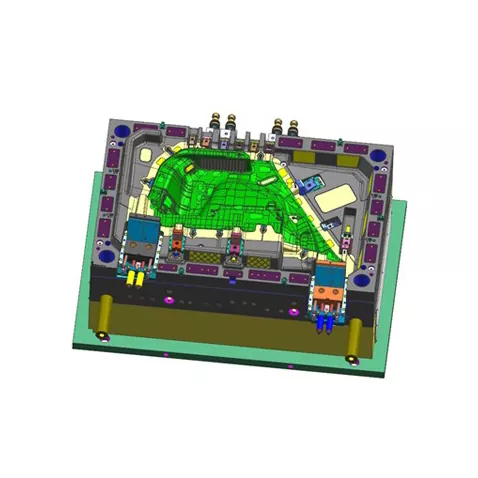

2. Matrijsontwerp: Volledig 3D-ontwerp met behulp van UG en CATIA om kernmechanismen zoals geleiding en koeling te verbeteren.

3. Materiaalkeuze: De malbasis maakt gebruik van 45-staal en de werkende delen gebruiken gereedschapsstaal zoals Cr12MoV, met versterkte delen met hoge slijtage.

4. Precisiebewerkingsproces: ruwe bewerking, nabewerking (CNC, draadsnijden) en oppervlaktebehandeling (afschrikken, polijsten, nitreren) zorgen voor matrijsprecisie en slijtvastheid.

5. Montage en foutopsporing Na de precisiemontage wordt de matrijs op de machine getest, worden de parameters aangepast en wordt de stabiliteit van de matrijs in batches gecontroleerd.

De SIKAIDA Automotive rechter zijpaneel stempelmatrijs is een kernonderdeel van de autoproductie. De ontwikkelingscyclus bedraagt ​​8 tot 15 maanden en de kosten zijn hoog, waardoor het een belangrijke indicator is voor de kracht van een bedrijf. Onze fabriek in China beschikt over volledige productiecapaciteit en zal blijven innoveren, door hoogwaardige matrijsoplossingen te bieden aan wereldwijde klanten voor wederzijds voordeel.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt voor de stempelmatrijs voor het rechter zijpaneel van de auto?

A1: De matrijsbasis maakt gewoonlijk gebruik van standaard koolstofconstructiestaal (zoals 45 staal), terwijl de werkende delen gereedschapsstaal met hoog koolstofgehalte en hoog chroomgehalte gebruiken (zoals Cr12MoV, DC53). Op plekken met veel slijtage kan gebruik worden gemaakt van gecementeerd carbide of een oppervlakteversterkende behandeling ondergaan.

Vraag 2: Hoe lang duurt de productiecyclus van een stempelmatrijs voor het rechterzijpaneel van een auto?

A2: De stempelmatrijs voor het rechter zijpaneel van de auto is het hoogtepunt van technologie, ervaring en vakmanschap. De ontwikkelingscyclus is lang (doorgaans 8-15 maanden) en de kosten zijn hoog (tot miljoenen tot tientallen miljoenen RMB), waardoor het een sleutelindicator is voor de alomvattende kracht van een bedrijf. Naarmate de auto-industrie zich ontwikkelt in de richting van nieuwe energie, intelligentisering en lichtgewicht, zullen de technische vereisten voor haar matrijzen blijven toenemen.
