Automotive Hood Buitenpaneel Stempelmatrijs

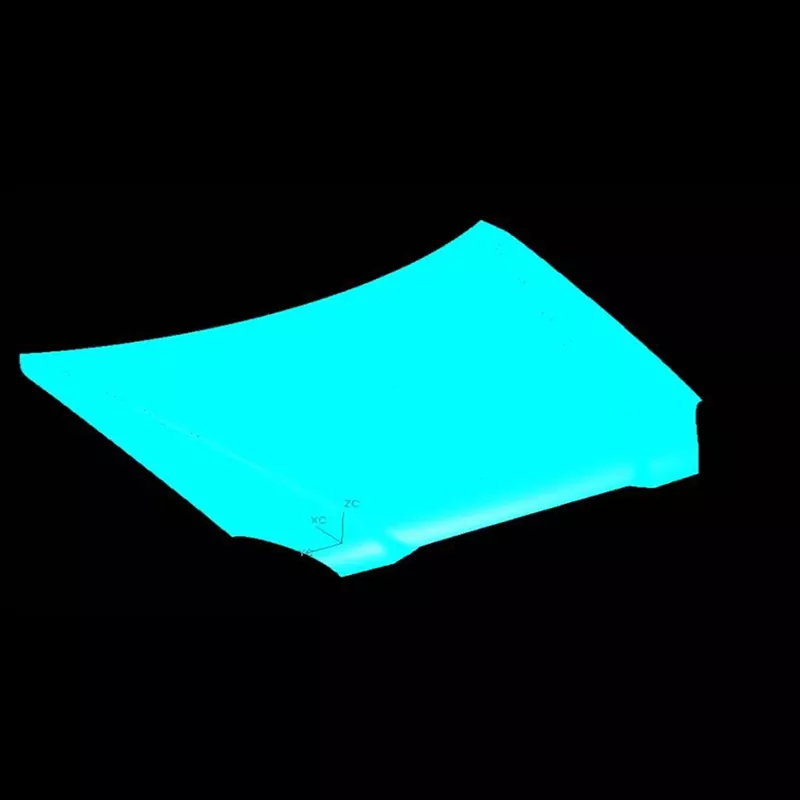

De SIKAIDA Automotive Hood Outer Panel Stamping Die is een groot en complex krommingssysteem, inclusief een bovenste matrijs, onderste matrijs, drukring en precisiegeleidingscomponenten, geschikt voor het in één of meer stappen vormen van buitenpanelen van de motorkap. Als betrouwbare leverancier voor de wereldwijde auto-industrie kunnen de matrijzen stabiel functioneren in stempellijnen met grote volumes.

Kernproducteigenschappen:

1. Grote en complexe structuur met dubbele kromming: de stempelmatrijs voor het buitenpaneel van de motorkap is geschikt voor buitenpanelen van de motorkap (lengte> 1,2 m, breedte 0,8-1,0 m), met een hoog aandeel vrije vormoppervlakken, kenmerkende lijnen en versterkingsribben, die een extreem hoge oppervlaktenauwkeurigheid en -kwaliteit vereisen.

2. Hoge precisie en spiegelwaardige oppervlakteafwerking: Geschikt voor onderdelen van klasse A-uiterlijk (geen krassen, rimpels, terugvering), de oppervlakteafwerking van de matrijs bereikt een spiegelniveau (Ra≤0,4 μm), waardoor strenge normen voor materialen, warmtebehandeling en verwerkingstechnieken vereist zijn.

3. Geïntegreerd multiprocessysteem: integreert meerdere processen zoals tekenen, ponsen en trimmen, compatibel met verschillende vormprocessen, ondersteunt geautomatiseerde invoer, positionering en lossen en is geschikt voor geautomatiseerde productie.

4. Zware structuur en precisiegeleiding: de Automotive Hood Outer Panel Stamping Die maakt gebruik van een zeer sterk matrijsframe dat geschikt is voor stempelen met een hoog tonnage, uitgerust met een zeer nauwkeurige geleidepaal en geleidingshulssysteem om verkeerde uitlijning van de matrijs te voorkomen, en is voorzien van een stabiel buffer- en ontlaadmechanisme om een ​​soepel stempelen te garanderen.

5. Geavanceerd smeer- en koelsysteem: geoptimaliseerd smeersysteem vermindert wrijving en verlengt de levensduur van de matrijs; indien nodig kan een temperatuurgecontroleerd koelsysteem worden toegevoegd om de stabiliteit van de materiaalvorming te garanderen.

Toepassingen en materiaalvoordelen

Automotive Hood Outer Panel Stamping Die is geschikt voor het stempelen van stalen en lichtgewicht aluminium buitenpanelen voor personenauto's, bedrijfsvoertuigen en nieuwe energievoertuigen. De matrijsbasis maakt gebruik van 45 # en Q235 roestvrij staal en de werkende delen zijn gemaakt van materialen zoals Cr12MoV, waardoor na warmtebehandeling een hardheid van 48-52 HRC wordt bereikt, wat voordelen biedt zoals hoge sterkte en hoge slijtvastheid.

Compleet productieproces

1. Productanalyse en CAE-simulatie

AutoForm- en Dynaform-software worden gebruikt om de vervormbaarheid, terugvering, enz. te analyseren, stempelproblemen te voorspellen en op te lossen en het proces- en matrijsontwerp te optimaliseren.

2. Volledig 3D-matrijsontwerp

Automotive Hood Outer Panel Stamping Die maakt gebruik van software zoals UG en CATIA om het volledige 3D-ontwerp te voltooien, waarbij alle details, zoals inzetstukken en schroeven, nauwkeurig worden gepositioneerd.

3. Materiaalkeuze en warmtebehandeling

Geschikte materialen worden geselecteerd en processen zoals vacuümafschrikken en temperen worden gebruikt om ervoor te zorgen dat de mechanische eigenschappen van de matrijs voldoen aan de gebruiksvereisten.

4. Precisiebewerking

Na voorbewerken (waarbij rekening wordt gehouden), nabewerken (waarborgen van precisie), speciale bewerkingen (EDM, draadsnijden, enz.) en polijsten, wordt een spiegelafwerking bereikt.

5. Assemblage en T0-proefgieten

Nadat alle componenten zijn gemonteerd, wordt een proefgietproces uitgevoerd. Procesparameters worden aangepast en de matrijs wordt aangepast en geoptimaliseerd totdat het gestempelde onderdeel voldoet aan de tekeningvereisten.

Ontwikkelingstrends

De matrijzenindustrie laat vier belangrijke trends zien: aanpassing aan lichtgewicht, zeer sterke materialen; het bereiken van volledige procesprecisie en intelligentie; geïntegreerde automatisering met meerdere processen; het verkorten van ontwikkelingscycli door middel van digitale dubbele technologie; en het verlagen van de kosten.

SIKAIDA Automotive Hood Outer Panel Stamping Die vertegenwoordigt het geavanceerde niveau van stempelmatrijzen. Met een ontwikkelingscyclus van 8-15 maanden en kosten variërend van miljoenen tot tientallen miljoenen yuan, dient het als maatstaf voor het meten van de kracht van professionele matrijzenfabrieken. SIKAIDA zal zijn technologie blijven verbeteren om aan de hoogwaardige behoeften van de wereldwijde auto-industrie te voldoen.

Veelgestelde vragen:

Vraag 1: Welke materialen worden doorgaans gebruikt in de stempelmatrijs voor het buitenpaneel van de motorkap?

A1: De vormbasis maakt gewoonlijk gebruik van hoogwaardig koolstofconstructiestaal (zoals 45 #, Q235), terwijl de werkende delen gebruik maken van koolstofstaal, hoog chroom gereedschapsstaal (zoals Cr12MoV, Cr12) en snelstaal (zoals W6Mo5Cr4V2), enz., die een passende warmtebehandeling ondergaan om de vereiste hardheid en slijtvastheid te bereiken.

Vraag 2: Hoe lang duurt de productiecyclus voor stempelmatrijzen voor buitenpanelen van autokappen?

A2: Stempelmatrijzen voor buitenpanelen van autokappen hebben complexe structuren en hoge precisie-eisen. De productiecyclus duurt doorgaans 8-15 maanden, afhankelijk van de complexiteit van het product, de technische vereisten en de productiemogelijkheden. De lange ontwikkelingscyclus en de hoge kosten maken het tot een belangrijke maatstaf voor het meten van de uitgebreide kracht van een matrijzenbedrijf.
