Auto-voorwielophanging Stempelmatrijzen

SIKAIDA Automotive Front Suspension Assembly Stempelmatrijzen zijn speciaal ontworpen voor de massaproductie en uiterst nauwkeurige productie van structurele componenten van de ophanging, die voldoen aan de eisen voor maatnauwkeurigheid, stijfheid, levensduur tegen vermoeidheid en botsingsveiligheid. Ze worden veel gebruikt in verschillende voertuigtypen, waaronder personenauto's, bedrijfsvoertuigen en elektrische voertuigen.

Kerntechnologiekenmerken:

1. Vorming van complexe ruimtelijke structuren

Nauwkeurige controle van driedimensionale materiaalstroom en rek in ophangingscomponenten, met belangrijke maatnauwkeurigheid ±0,05 mm en ruimtelijke positienauwkeurigheid ±0,1 mm. Door gebruik te maken van multi-pass progressieve vormtechnologie worden materiaalverdunning en spanningsconcentratie vermeden.

2. Draagkrachtig ontwerp met hoge sterkte

Compatibel met hoogwaardig staal en lichtgewicht legeringen, uiterst nauwkeurig vormen van gebieden met hoge spanning en kritische structuren, met rechtheid ≤0,08 mm/m en evenwijdigheid ≤0,12 mm. Professionele technologie zorgt voor stabiele materiaalprestaties.

3. Technologie voor precisiegatbewerking

Integreert meerdere processen, waardoor het vormen van gaten met hoge precisie in één enkele stempelbewerking wordt voltooid. Gatnauwkeurigheid ±0,03 mm en cilindriciteit van de gatdiameter ≤0,05 mm, waarbij gebruik wordt gemaakt van een uiterst nauwkeurig geleidingssysteem om de gatkwaliteit te garanderen.

4. Meercomponentenlasintegratie

Modulair ontwerp van stempelmatrijzen voor de voorwielophanging in de auto-industrie met gereserveerde lasstructuren, materiaalgebruik ≥85%, snelle aanpassing van de matrijs aan de productie van meerdere voertuigen en verbeterde assemblagenauwkeurigheid en structurele sterkte door middel van lasvervormingscontrole.

5. Dynamische prestatie- en veiligheidsoptimalisatie

Door middel van zeer nauwkeurige begeleiding en realtime monitoring, met een oppervlaktenauwkeurigheid van ± 0,02 mm, verlengt een geoptimaliseerde spanningsverdeling de levensduur van vermoeidheid, en verbetert het verbeterde energieabsorptieontwerp de botsveiligheid.

6. Intelligente procescontrole

Door gebruik te maken van CAE-software om de parameters te optimaliseren, worden een controlesysteem met drie lussen en intelligente bewakingsapparatuur gebruikt om real-time monitoring van het vormproces te realiseren, waardoor een consistente kwaliteit bij massaproductie wordt gegarandeerd.

Toepassingsgebieden

Op grote schaal gebruikt in de voorwielophangingssystemen van personenauto's, bedrijfsvoertuigen, SUV's, elektrische voertuigen, hoogwaardige racewagens, vrachtwagens en bussen, aangepast aan de specifieke behoeften van verschillende voertuigmodellen.

Productieproces

1. Productontwerp en simulatie

Met behulp van CAE-simulatietechnologie worden vervormbaarheidsanalyses, terugveerberekeningen en dynamische optimalisatie uitgevoerd om gegevensondersteuning te bieden voor het matrijsontwerp.

2. Ontwerp van de matrijsstructuur

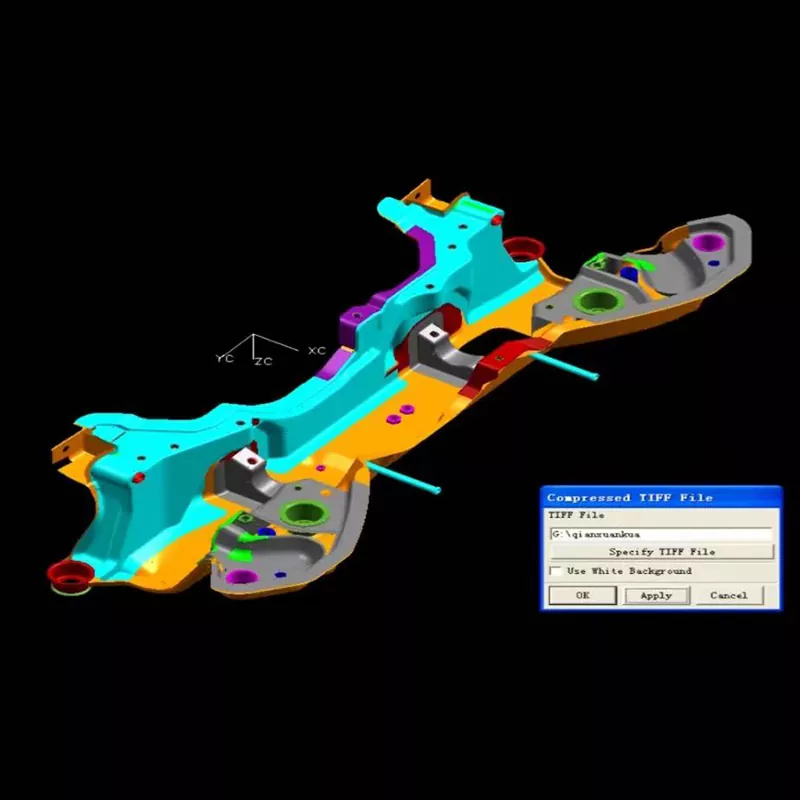

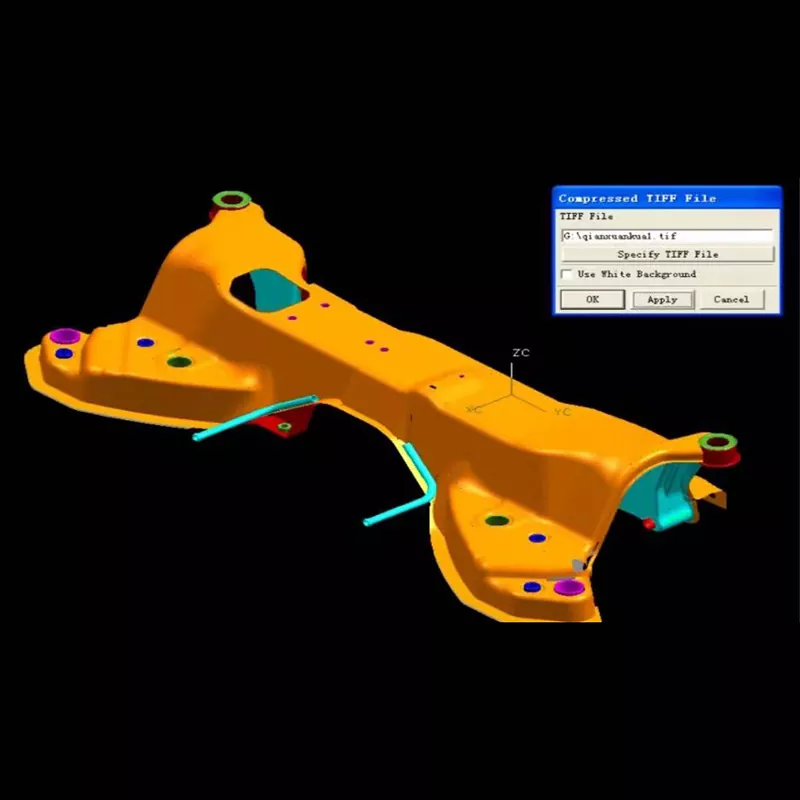

Via professionele software voor volledig 3D-ontwerp wordt een modulair concept aangenomen om zich aan te passen aan geautomatiseerde productielijnen, waardoor het debuggen en onderhoud van matrijzen wordt vergemakkelijkt.

3. Materiaalkeuze

De werkende onderdelen zijn gemaakt van vormstaal met hoge hardheid en speciale legeringen; vormframes en standaardonderdelen zijn gemaakt van geschikt staal; en de caviteitsoppervlakken ondergaan een speciale behandeling om wrijving en hechting te verminderen.

4. Precisiebewerkingsproces

Stempelmatrijzen voor voorwielophanging voor auto's ondergaan voorbewerken, afwerken en oppervlaktebehandeling. Gespecialiseerde apparatuur zorgt voor nauwkeurigheid van de bewerking en bereikt een oppervlakteruwheid van Ra0,2-0,4 μm. Belangrijke gebieden zijn versterkt.

5. Montage en foutopsporing

Na de precisiemontage ondergaan de onderdelen druktests en debuggen. Eerste-stuk-inspectie en batch-proefproductie optimaliseren de parameters om een ​​stabiele productie en productbetrouwbaarheid te garanderen.

Ontwikkelingstrends

De industrie ontwikkelt zich in de richting van vijf hoofdrichtingen: lichtgewicht en krachtige integratie, precisie en dynamische optimalisatie, snelle matrijswisseling en flexibele productie, digitale virtuele debugging en groene duurzame productie, waarbij ze zich aanpassen aan de elektrificatie- en intelligentiseringstrends in de auto-industrie.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in stempelmatrijzen voor de voorwielophanging in de auto-industrie?

A1: Voor werkende onderdelen worden voornamelijk matrijsstaalsoorten met een hoge hardheid gebruikt, zoals SKD11, Cr12MoV en DC53. Voor dieptrekvormende onderdelen en belastbare gebieden met hoge spanning wordt poedermetallurgisch snelstaal of hardmetaal gebruikt. De malbasis maakt gebruik van constructiestaal zoals 45-staal en Q235-staal, terwijl standaardonderdelen zoals geleidekolommen en geleidebussen gebruik maken van lagerstaal GCr15. Voor extreem veeleisende ruimtelijke vorming van gebogen oppervlakken worden soms keramische of diamantcoatingmaterialen gebruikt om de slijtvastheid en levensduur van de mal te garanderen.

Vraag 2: Hoe lang duurt de productiecyclus van stempelmatrijzen voor de voorwielophanging in de auto-industrie?

A2: Afhankelijk van de complexiteit en nauwkeurigheidseisen van de voorwielophanging bedraagt ​​de productiecyclus doorgaans 18-26 weken. Standaard mallen voor de montage van de voorwielophanging hebben ongeveer 18 weken nodig, mallen voor complexe ruimtelijke structuren 22 weken, en voor ultragrote of lichtgewicht mallen voor de montage van de voorwielophanging kan dit meer dan 26 weken duren. De specifieke cyclus hangt af van de complexiteit van de structuur van de voorwielophanging, de moeilijkheid van ruimtelijke vorming en de dynamische prestatie-eisen.

Q3: Wat is de levensduur van de mal?

A3: Onder normale gebruiks- en onderhoudsomstandigheden kan de levensduur van de stempelmatrijzen van de voorwielophanging meer dan 250.000 cycli bereiken. Door hoogwaardige materiaalkeuze, de juiste warmtebehandeling en precisiebewerking kan de levensduur van sommige matrijzen oplopen tot 450.000 cycli. Gebieden met hoge slijtage, zoals diepgetrokken vormdelen, lageroppervlakken met hoge spanning en precisiegaten, vereisen regelmatig onderhoud en vervanging om de productkwaliteit en vormstabiliteit te garanderen.

Vraag 4: Hoe kunnen de precisie en dynamische prestaties van de voorwielophanging worden gegarandeerd?

A4: Door de vormingsprocesparameters te optimaliseren door middel van CAE-analyse, een uiterst nauwkeurig geleidingssysteem toe te passen, de terugvering van het materiaal en de dikteverdeling te controleren en de matrijsprecisie regelmatig te inspecteren en te behouden, kan de maatnauwkeurigheid van de voorwielophanging worden geregeld binnen ± 0,05 mm, en de nauwkeurigheid van het pasoppervlak kan ± 0,02 mm bereiken. Tegelijkertijd zorgen redelijke structurele ontwerp- en warmtebehandelingsprocessen ervoor dat de voorwielophanging voldoende structurele sterkte en dynamische prestaties heeft.

Vraag 5: Wat zijn de belangrijkste controlepunten in het productieproces van stempelmatrijzen voor de voorwielophanging in de auto-industrie?

A5: De belangrijkste controlepunten bij de productie van assemblagematrijzen voor de voorwielophanging zijn onder meer: ​​① Nauwkeurige bewerking van complexe ruimtelijke oppervlakken om geometrische nauwkeurigheid te garanderen; ② Vormkwaliteit van zeer sterke lagerstructuren om positie en sterkte te garanderen; ③ Bewerkingsnauwkeurigheid van precisiegaten om de assemblagekwaliteit te garanderen; ④ Sterkte van meercomponenten gelaste geïntegreerde structuren; ⑤ Warmtebehandelingsprocessen om hardheid en taaiheid te garanderen. Elk controlepunt vereist strenge kwaliteitsinspectie en procescontrole, vooral voor de nauwkeurige controle van complexe ruimtelijke structuurvormende en sterk belastbare gebieden.
