Automobiel zijpaneel binnenconstructie stempelmatrijzen

SIKAIDA Automotive zijpaneel binnenconstructie stempelmatrijzen zijn grote, uiterst nauwkeurige matrijssystemen die worden gebruikt voor het stempelen van binnenpanelen van zijpanelen uit plaatstaal. Het zijn kernmatrijzen bij de productie van carrosserie-in-wit en worden veel gebruikt in de productie van personenauto's en bedrijfsvoertuigen. Dit product integreert meerdere stempelprocessen om het binnenpaneel van het zijpaneel uit één stuk te vormen, waardoor de productie-efficiëntie en consistentie worden gegarandeerd. Onze fabriek in China, met geavanceerde apparatuur en een professioneel team, garandeert een stabiele en hoogwaardige matrijzenproductie.

Gedetailleerde productkenmerken

1. Grote en complexe structuur

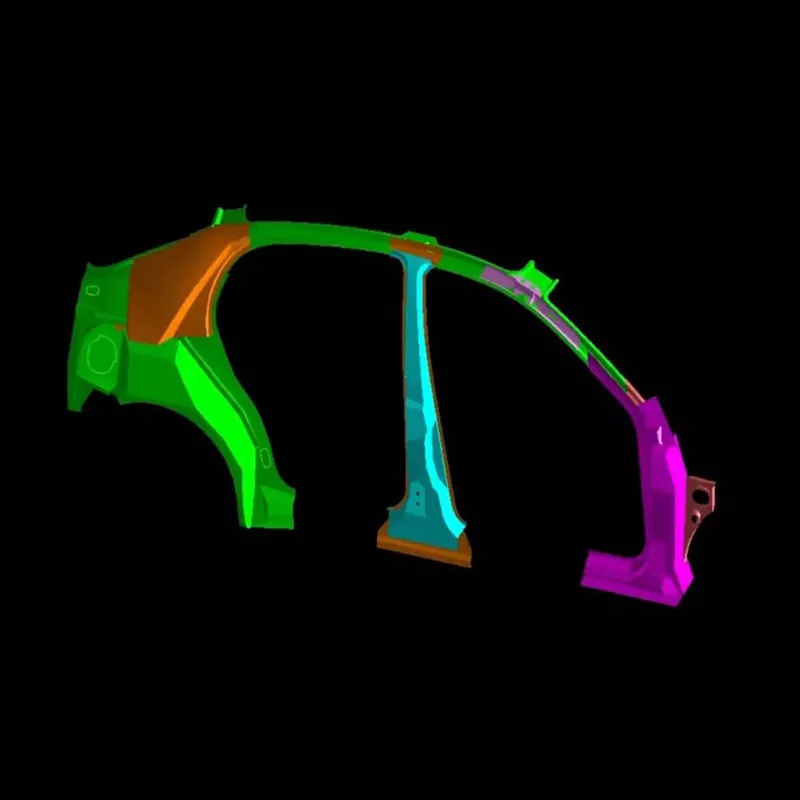

Het binnenpaneel van het zijpaneel is groot van formaat (meer dan 800 mm lang en meer dan 600 mm breed) en heeft een complexe vorm, waardoor de vorming van meerdere kenmerken vereist is. SIKAIDA Automotive zijpaneel binnenmontage stempelmatrijzen beschikken over een hoge oppervlakteprecisie, meerdere vrije vormoppervlakken en een rationeel structureel ontwerp, waardoor het probleem van ongelijke krachtverdeling tijdens het stempelen van groot plaatmetaal wordt opgelost.

2. Hoge precisie en hoge kwaliteitseisen

Als extern onderdeel moet het binnenpaneel van het zijpaneel vrij zijn van krassen, rimpels en andere defecten. SIKAIDA controleert de matrijsprecisie strikt en bereikt een oppervlakteruwheid van Ra0,4 μm of hoger, waarmee wordt voldaan aan hoogwaardige productievereisten.

3. Integratie van meerdere processen

De Automotive Side Panel Inner Assembly Stamping Dies hebben een geïntegreerd ontwerp met meerdere stations, waardoor de voltooiing van meerdere processen, zoals dieptrekken en trimmen, in één bewerking mogelijk wordt gemaakt, waardoor de efficiëntie wordt verbeterd. Geautomatiseerde transport- en online-inspectiefuncties kunnen indien nodig worden toegevoegd om een ​​intelligente productie te realiseren.

4. Precisiegeleidings- en balanceringssysteem

Uitgerust met een nauwkeurig geleidings-, balancerings- en druksysteem, zorgt het voor een uniforme krachtverdeling tijdens het stempelen van plaatstaal, waardoor productdefecten worden vermeden en de opbrengst wordt verbeterd.

5. Speciaal structureel ontwerp

Door gebruik te maken van een gesegmenteerde matrijs en snel te verwisselen matrijsstructuur, is het compatibel met nieuwe materialen zoals hoogwaardig staal en aluminiumlegeringen, waardoor vormuitdagingen worden opgelost en het toepassingsbereik wordt uitgebreid.

Kernproductkenmerken

1. Hoge stijfheid: het gebruik van zeer sterke materialen zorgt voor stabiliteit bij het stempelen van hoge tonnages en verlengt de levensduur.

2. Precisiegeleiding: een zeer nauwkeurig geleidepost- en geleidehulssysteem zorgt voor stempelpositionering en productnauwkeurigheid.

3. Intelligente monitoring: Geïntegreerde sensoren maken realtime monitoring en voorspellend onderhoud mogelijk.

4. Snelle matrijswisseling: het modulaire ontwerp verkort de matrijswisselingstijd en past zich aan de productie van meerdere variëteiten aan.

Toepassingsscenario's

Stempelmatrijzen voor binnenmontage van zijpanelen voor auto's worden voornamelijk gebruikt in de carrosseriebouw van personenauto's en bedrijfsvoertuigen en dienen als kernmallen voor carrosserie in het wit, en worden erkend door binnenlandse en internationale klanten. Als professionele leverancier kan SICAIDA oplossingen op maat bieden om aan de behoeften van verschillende voertuigmodellen te voldoen.

Productieproces

1. Productanalyse en procesontwerp

Met behulp van professionele software voor vervormbaarheidsanalyse en procesontwerp anticipeert het bedrijf op potentiële problemen en lost deze op.

2. Vormontwerp

Met behulp van volledige 3D-ontwerpsoftware zoals UG en CATIA worden minutieuze details verfijnd om matrijsprecisie en rationaliteit te garanderen.

3. Materiaalkeuze

Het Automotive Side Panel Inner Assembly Stamping Dies-vormframe is gemaakt van zeer sterke gietijzeren of gelaste stalen platen. Belangrijke componenten maken gebruik van gereedschapsstaal met een hoge slijtvastheid en hoge druksterkte om de matrijskwaliteit te garanderen.

4. Precisiebewerking

Ruwe bewerking, fijne bewerking, speciale bewerking en handpolijsten zorgen voor matrijsprecisie en uiterlijkkwaliteit.

5. Montage en foutopsporing (T0-proefgieten)

Na de montage wordt de mal op de machine getest en worden de procesparameters aangepast en geoptimaliseerd totdat het monster is gekwalificeerd.

Ontwikkelingstrends:

1. Ultragroot geïntegreerd gietwerk: Door zich aan te passen aan de trend van geïntegreerde binnenpanelen van zijpanelen, kan een enkele malset meer dan 200 ton wegen.

2. Aanpassing aan nieuwe materiaaltoepassingen: geoptimaliseerd ontwerp en materiaalkeuze passen zich aan de vormeigenschappen van nieuwe materialen aan om te voldoen aan de eisen van lichtgewicht en hoge sterkte van auto's.

3. Intelligente productie en digitalisering: ingebouwde sensoren maken realtime monitoring mogelijk, gecombineerd met digital twin-technologie, waardoor de ontwikkelingscyclus wordt verkort en de kosten worden verlaagd.

4. Toepassingen voor additieve productie (3D-printen).

Automobiel zijpaneel binnenmontage stempelmatrijzen maken gebruik van 3D-printtechnologie om complexe structuren te creëren, waardoor de productie-efficiëntie en productkwaliteit worden verbeterd.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in stempelmatrijzen voor de binnenconstructie van het zijpaneel in de auto-industrie?

A1: De vormbasis maakt gewoonlijk gebruik van hoogwaardig gietijzer (zoals HT300, nodulair gietijzer) of gelaste staalplaatconstructies. Belangrijke componenten zoals holtes en kernen maken gebruik van gereedschapsstaal met een hoog koolstofgehalte en een hoog chroomgehalte (zoals Cr12MoV, DC53, enz.), wat een hoge slijtvastheid en hoge druksterkte biedt.

Vraag 2: Hoe lang duurt de productiecyclus van stempelmatrijzen voor de binnenconstructie van het zijpaneel van de auto?

A2: Stempelmatrijzen voor binnenmontage van zijpaneel voor auto's zijn het hoogtepunt van technologie, ervaring en vakmanschap. Ze integreren mechanisch ontwerp, materiaalkunde, plasticiteitsmechanica en precisieproductie. Hun ontwikkelingscyclus is lang (doorgaans 8-15 maanden) en kostbaar (tot miljoenen tot tientallen miljoenen RMB), waardoor ze een belangrijke maatstaf zijn voor het meten van de uitgebreide kracht van een matrijzenbedrijf. Naarmate autocarrosserieën zich ontwikkelen in de richting van lichtgewicht, sterke en intelligente ontwerpen, zullen de technische vereisten voor hun mallen blijven stijgen.
