Stempelmatrijzen voor kofferbakmontage voor auto's

SIKAIDA Automotive Trunk Assembly Stamping Dies zijn grote, uiterst nauwkeurige matrijssystemen die worden gebruikt voor het stempelen van verschillende kofferbakcomponenten. Ze maken gebruik van een modulair ontwerp om zich aan te passen aan de samenwerkingsbehoeften van meerdere processen. Onze fabriek in China integreert volledige procesdiensten en levert hoogwaardige matrijsoplossingen aan wereldwijde autofabrikanten.

Kernproductkenmerken

1. Grote en complexe structuur

De Automotive Trunk Assembly-stempelmatrijzen zijn groot van formaat (meer dan 800 mm lang en meer dan 600 mm breed), met complexe holtes die de vorming van verschillende details vereisen; Het buitenpaneel van de kofferbak heeft complexe gebogen oppervlakken, die extreem hoge precisie vereisen bij het ontwerp en de verwerking van de matrijs.

2. Hoge precisie en hoge eisen aan de oppervlaktekwaliteit

Het buitenpaneel van de bagageruimte moet vrij zijn van gebreken, met duidelijke randen en vloeiende rondingen. SIKAIDA controleert de matrijsverwerking en het ontwerp strikt om ervoor te zorgen dat de gestempelde onderdelen voldoen aan de hoge industrienormen.

3. Geïntegreerd gieten in meerdere processen

Het integreren van meerdere stempelprocessen, het balanceren van procescoördinatie en materiaalstroom, en het strikt controleren van het dunner worden van diepgetrokken binnenpaneelmateriaal om stempeldefecten te voorkomen.

4. Grootschalig pers- en lossysteem

Uitgerust met grootschalige precisie-pers-, ontlaad- en uitwerpapparatuur om stabiele materiaalvorming, soepel uitnemen van onderdelen, verbeterde efficiëntie en minder afval te garanderen.

5. Complexe geleidings- en bufferstructuur

De combinatie van precisiegeleiding met een uitgebreid buffersysteem beschermt de matrijs, zorgt voor soepel stempelen, verbetert de kwaliteit van de onderdelen en verlengt de levensduur van de matrijs.

Producttoepassingen:

1. Buitenpaneelvorm: Vormt de achterste carrosseriepanelen, waardoor het uiterlijk en de aerodynamische prestaties worden gewaarborgd;

2. Binnenpaneelvorm: Vormt de interne structuur en biedt ondersteuning voor opslagruimte;

3. Plankvorm: Vervaardigt de vloer en scheidingswanden, waardoor de opslag praktischer wordt;

4. Versterkende balkvorm: versterkt de carrosseriestructuur en verbetert de veiligheid.

Compatibel met 2000T-4000T grootschalige stempelapparatuur en geautomatiseerde productielijnen, wat een hoge efficiëntie en arbeidsbesparing biedt.

Productieproces

1. Productanalyse en procesontwerp

Automotive Trunk Assembly Stamping Dies maakt gebruik van CAE-software om het stempelproces te simuleren, defecten te voorspellen en proces- en matrijsparameters te optimaliseren.

2. Matrijsontwerp

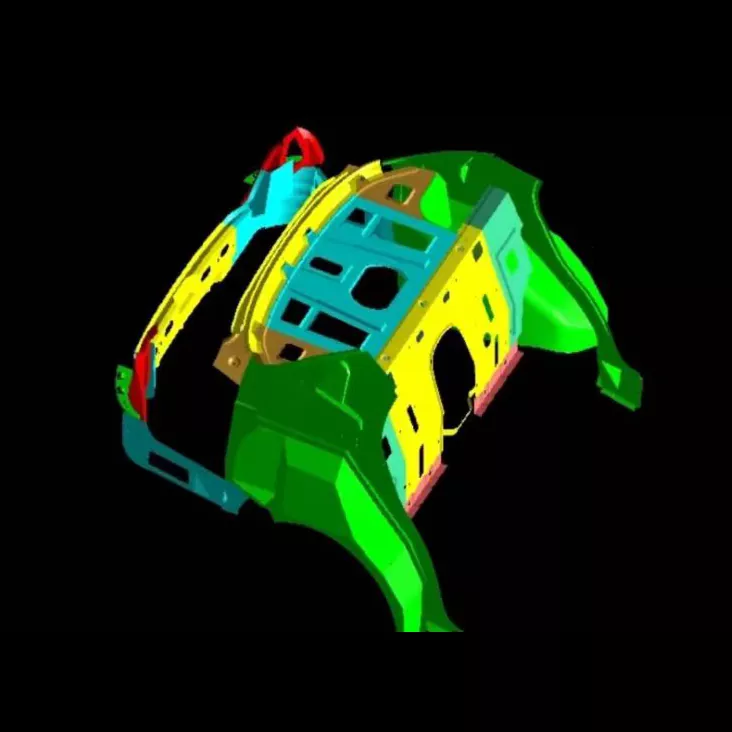

Door middel van een volledig 3D-ontwerp met behulp van 3D-software wordt de structuur van elk onderdeel verfijnd om de precisie en betrouwbaarheid van de matrijs te garanderen.

3. Materiaalkeuze

Geselecteerde geschikte materialen: slijtvast matrijsstaal met hoge hardheid voor werkende onderdelen, koolstofconstructiestaal voor niet-werkende onderdelen en gespecialiseerde materialen voor geleidingscomponenten en bufferelementen.

4. Precisiebewerking

Door middel van drie fasen van ruwe bewerking, nabewerking en oppervlaktebehandeling bereikt het oppervlak van de buitenste matrijs een spiegelafwerking, met speciale behandelingen die de hardheid en slijtvastheid verbeteren.

5. Montage en foutopsporing (T0-proefmatrijs)

Monteer en debug de stempelmatrijzen voor de automobielkofferbak, voer proefstempels van onderdelen uit, pas parameters aan en wijzig de matrijs herhaaldelijk totdat deze aan de kwaliteitseisen voldoet.

Ontwikkelingstrends

1. Integrated Moulding Technology: De trend naar geïntegreerde bagageruimtes stelt hogere eisen aan mallen. SIKAIDA blijft geïntegreerde spuitgiettechnologie ontwikkelen.

2. Toepassing van lichtgewicht materialen: aanpassing aan lichtgewicht materialen zoals hoogwaardig staal en aluminiumlegeringen, evenals microschuimtechnologie, om te voldoen aan de lichtgewichtbehoeften van auto's.

3. Slimme productie en digitalisering: Sensoren zijn ingebed in de stempelmatrijzen van de autokofferbak om de stempelparameters te bewaken. Gecombineerd met digital twin-technologie voor virtueel debuggen worden de efficiëntie en de slagingspercentages van proefvormen verbeterd.

4. Toepassing van additieve productietechnologie: 3D-print- en SLM-technologieën worden gebruikt om belangrijke matrijsstructuren te vervaardigen, waardoor de verwerkingsmoeilijkheden worden verminderd en de prestaties worden verbeterd.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in stempelmatrijzen voor de kofferbakmontage van auto's?

A1: Voor werkende onderdelen (stempels en matrijzen) wordt gebruik gemaakt van vormstaal met een hoge hardheid, zoals Cr12MoV en SKD11; niet-werkende onderdelen gebruiken koolstofconstructiestaal zoals 45 staal en Q235; geleidingsdelen gebruiken lagerstaal GCr15 of carboneerstaal 20CrMnTi; bufferelementen gebruiken polyurethaanrubber, stikstofcilinders, enz.

Vraag 2: Hoe lang duurt de productiecyclus van stempelmatrijzen voor autokofferbakmontage?

A2: De ontwikkelingscyclus voor stempelmatrijzen voor kofferbakmontage voor auto's bedraagt ​​doorgaans 8-15 maanden, afhankelijk van de complexiteit van het product, de technische vereisten en de productiemogelijkheden. De prijs van een enkele matrijs varieert van honderdduizenden tot miljoenen yuan, wat de technische kracht van de matrijsfabrikant weerspiegelt. Met de toepassing van digitale en intelligente productietechnologieën wordt de ontwikkelingscyclus geleidelijk korter.
