Stempelmatrijzen voor vloermontage voor auto's

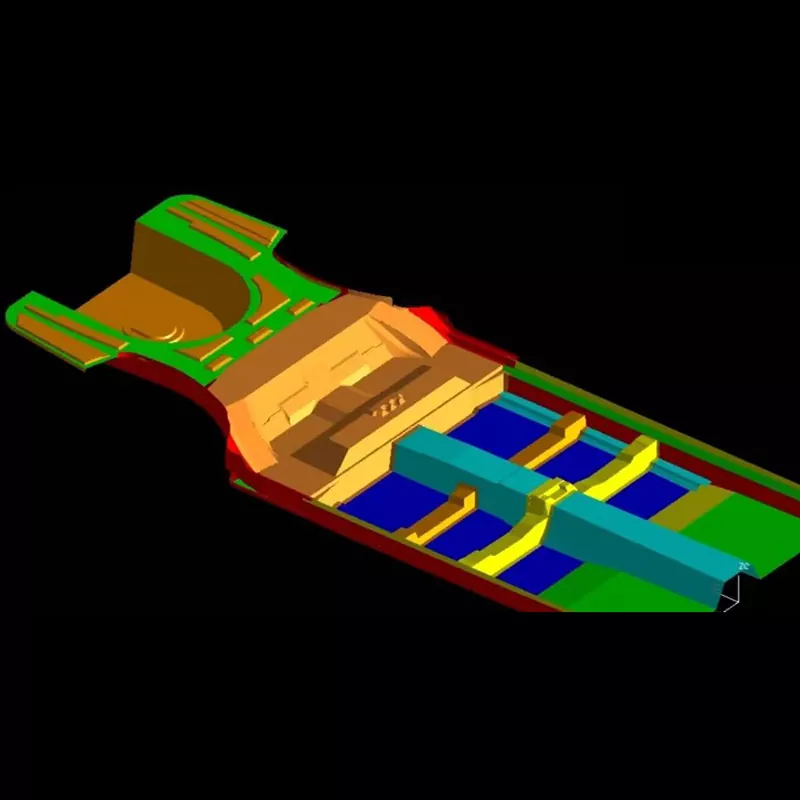

De Automotive Floor Assembly Stamping Dies zijn grootschalige, uiterst nauwkeurige geïntegreerde systemen voor het stempelen van het hoofdframe van de vloer. Het zijn geen enkele matrijzen, maar complete matrijscombinaties (omdat voor de vloermontage meerdere gestempelde onderdelen moeten worden gelast). Ze vertegenwoordigen het toppunt van stempeltechnologie en zijn een belangrijke maatstaf voor het meten van de kracht van matrijzenfabrikanten.

Als vertrouwde leverancier in de auto-industrie richt SIKAIDA zich op de R&D en productie van hoogwaardige matrijzen voor vloermontage, waarbij producten worden geproduceerd met robuuste structuren, nauwkeurige vormen en een lange levensduur. Onze fabriek maakt gebruik van volledig digitaal ontwerp en precisieproductie om ervoor te zorgen dat elke matrijs voldoet aan de strenge eisen van de auto-industrie.

Belangrijkste productkenmerken:

1. Groot formaat en complexe structuur

Deze mallen zijn groot van formaat (lengte > 1,5 m, breedte ≥ 1,2 m), met complexe holtes. Ze vereisen het vormen van montagegaten, verstevigingsribben en andere kenmerken. Er wordt gebruik gemaakt van een ontwerp met meerdere stations, waarin dieptrek-, vorm-, pons- en snijprocessen zijn geïntegreerd.

2. Vereisten voor hoge precisie en hoge sterkte

De stempelmatrijzen voor autovloermontage hebben maattoleranties die binnen ± 0,5 mm worden gecontroleerd, met strikte eisen voor vlakheid en contour. Ze beschikken ook over een extreem hoge stijfheid, zijn bestand tegen vervorming door stempelen onder hoge druk en zorgen voor consistentie in in massa geproduceerde onderdelen.

3. Integratie van meerdere processen

De mal integreert meerdere processen, zoals dieptrekken, vormen en trimmen. Een geoptimaliseerde procesindeling vermindert de productiestappen en de compatibiliteit met geautomatiseerde stempellijnen verbetert de productie-efficiëntie aanzienlijk.

4. Compleet vormsysteem

De stempelmatrijzen voor autovloermontage hebben een grote structuur, inclusief kerncomponenten zoals ponsen en matrijzen. Ze zijn uitgerust met een geavanceerd pneumatisch-hydraulisch systeem en werken soepel en efficiënt, waardoor een hoge betrouwbaarheid wordt gegarandeerd.

5. Geavanceerd koel- en smeersysteem

Stempelmatrijzen voor vloermontage voor auto's zijn uitgerust met conforme koelwaterkanalen en een hoog efficiënt smeersysteem, waardoor een uniforme matrijstemperatuur wordt gegarandeerd, de productie-efficiëntie en onderdeelkwaliteit worden verbeterd en de vervorming van onderdelen en restspanning worden verminderd.

Materialen en toepassingen

1. Toepassingsgebieden

Op grote schaal gebruikt in de carrosseriebouw van personenauto's, SUV's, MPV's en bedrijfsvoertuigen.

2. Materiaalkeuze

De matrijsbasis van de Automotive Floor Assembly Stamping Dies maakt gebruik van standaard staalsoorten zoals 45# staal en Q235, terwijl de kerncomponenten gebruik maken van koolstofrijke, hoog-chroom vormstaalsoorten zoals Cr12MoV en SKD11. Na warmtebehandeling bereikt de hardheid HRC48-52 en de levensduur bedraagt ​​meer dan 500.000 cycli.

Productieproces

1. CAE-simulatieanalyse om vormproblemen vooraf op te lossen;

2. volledig 3D-matrijsontwerp om een ​​redelijke structuur te garanderen;

3. selectie van hoogwaardig vormstaal;

4. ruwe bewerking, fijne bewerking, warmtebehandeling en fijn polijsten om precisie te garanderen;

5. assemblage en proefgieten, debuggen en optimaliseren totdat de onderdelen aan de normen voldoen.

Ontwikkelingstrends

1. Ultragroot geïntegreerd vormstuk, compatibel met persen van meer dan 2000 ton;

2. Lichtgewicht aanpassing, compatibel met nieuwe materialen en geavanceerde vormprocessen;

3. Intelligente digitalisering van de productie, die realtime monitoring en virtuele foutopsporing mogelijk maakt;

4. 3D-printtoepassingen, die de productie-efficiëntie en kwaliteit van complexe onderdelen verbeteren.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in stempelmatrijzen voor vloermontage in de auto-industrie?

A1: Standaardstaal (zoals 45 staal, Q235) wordt vaak gebruikt voor de malbasis. Koolstofstaal en hoog chroomvormstaal (zoals Cr12MoV, SKD11) wordt gebruikt voor belangrijke onderdelen zoals holtes en kernen. Na warmtebehandeling kan de hardheid HRC48-52 bereiken, met hoge slijtvastheid en hoge druksterkte.

Vraag 2: Hoe lang duurt de productiecyclus van stempelmatrijzen voor vloermontage in auto's?

A2: De ontwikkelingscyclus voor stempelmatrijzen voor vloermontage in de auto-industrie is lang (meestal 8-15 maanden) en kostbaar (tot miljoenen tot tientallen miljoenen RMB), waardoor het een belangrijke maatstaf is voor het meten van de uitgebreide kracht van een matrijzenbedrijf. Naarmate auto's zich ontwikkelen in de richting van intelligentie, elektrificatie en lichtgewicht, zullen de technische vereisten voor hun mallen blijven toenemen.
