Montage van motorcompartiment voor auto's Stempelmatrijzen

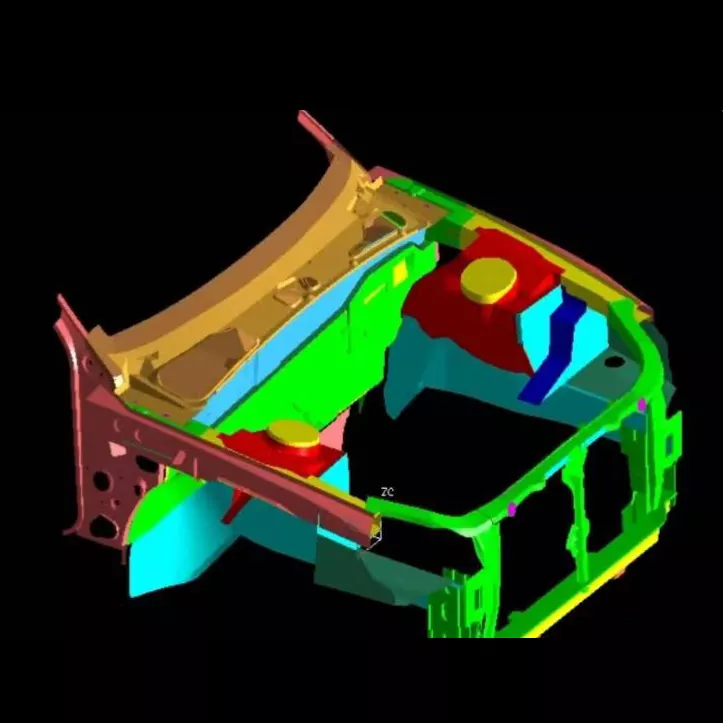

De motorruimteconstructie van de auto is een dragend kernonderdeel van de aandrijflijn van de auto, en het productieniveau van de stempelmatrijzen vertegenwoordigt het hoogste niveau van de stempelmatrijstechnologie voor auto's. SIKAIDA Automotive Engine Compartment Assembly Stamping Dies zijn geen enkele matrijs, maar een compleet matrijssysteem dat wordt gebruikt om plaatmetaal in het hoofdframe en de carrosseriepanelen van het motorcompartiment te stempelen. Deze componenten worden vervolgens door middel van lassen of bouten samengevoegd tot een compleet motorcompartiment.

Kernproductkenmerken

1. Groot formaat en complexe structuur

Stempelmatrijzen voor motorcompartimenten voor auto's zijn groot van formaat (doorgaans langer dan 1,2 meter en breder dan 0,8 meter), met complexe holtestructuren. Ze vereisen het vormen van montagegaten, verstevigingsribben en gevouwen randen, waarbij meerdere werkstations worden geïntegreerd, inclusief dieptrekken, vormen, bijsnijden en ponsen.

2. Ultrahoge precisie en hoge sterkte

Als kritische veiligheidsdragende componenten in auto's wordt de maatnauwkeurigheid van gestempelde onderdelen binnen ± 0,05 mm geregeld, zonder oppervlaktedefecten zoals scheuren of rimpels. Hoogwaardig matrijsstaal en nauwkeurige warmtebehandelingsprocessen zorgen voor een hoge sterkte, hoge hardheid en hoge slijtvastheid van de matrijzen.

3. Integratie van meerdere processen

Integratie van meerdere processen zoals dieptrekken, trimmen, ponsen, flenzen en vormen, met behulp van progressieve of continue matrijsstructuren, ter ondersteuning van geautomatiseerde massaproductie.

4. Precisiegeleidings- en lossysteem

Precisiegeleidings-, ontladings- en uitwerpmechanismen zijn ontworpen voor complexe ondersnijdingen en negatieve hoeken in gestempelde onderdelen, waardoor een uniforme materiaalstroom wordt gegarandeerd en vormfouten worden verminderd.

5. Temperatuur- en smeringscontrole

Sommige modellen zijn uitgerust met een verwarmings-/koeltemperatuurregelsysteem en een hoogefficiënt smeersysteem om wrijving te verminderen, de levensduur van de matrijs te verlengen en de stempelkwaliteit van hoogwaardige materialen te garanderen.

Toepassingsgebieden

1. Productie van personenvoertuigen

Produceert structurele kerncomponenten van de carrosserie, zoals voorschotten, spatborden, firewalls en binnen- en buitenpanelen van de motorkap, die structurele ondersteuning en bescherming bieden.

2. Nieuwe energievoertuigen

Stempelmatrijzen voor motorcompartimentmontage voor auto's zijn aangepast aan de vereisten voor lay-outaanpassing van motorcompartimenten van nieuwe energievoertuigen, geoptimaliseerd voor lichtgewicht materialen zoals aluminiumlegeringen en hoogwaardig staal, en voldoen aan hogere precisie-eisen.

3. Productie van bedrijfsvoertuigen

Aangepast aan de grotere en complexere motorruimtevereisten van bedrijfsvoertuigen zoals vrachtwagens en bussen, geschikt voor zware vervormingen van ultragroot plaatmetaal.

Productieproces

1. Productanalyse en procesontwerp

Maakt gebruik van CAE-software zoals AutoForm en Dynaform voor de analyse van de vervormbaarheid van stempels, het voorspellen en oplossen van problemen zoals scheuren en kreuken, en het optimaliseren van procesparameters.

2. Vormontwerp

Stempelmatrijzen voor assemblage van motorcompartimenten voor auto's zijn volledig 3D ontworpen met behulp van software zoals UG, CATIA en AutoCAD, waarbij elk onderdeel wordt verfijnd om sterkte, stijfheid, levensduur en productie-efficiëntie in evenwicht te brengen.

3. Materiaalkeuze

- Basismateriaal: 45#, 50# koolstofconstructiestaal

- Werkende onderdelen: Cr12MoV, Cr12 en ander gereedschapsstaal; voor massaproductie kunnen staalgebonden, gecementeerde carbide- of poedermetallurgische materialen worden gebruikt.

4. Precisiebewerking

- Ruwe bewerking: overtollig materiaal verwijderen met behulp van een grote portaalfreesmachine of bewerkingscentrum.

- Afwerking: uiterst nauwkeurig CNC-bewerkingscentrum, langzaam draadvonken.

- Speciale bewerking: elektrische ontladingsbewerking van complexe oppervlakken, polijsten tot Ra≤0,4 μm.

- Warmtebehandeling: afschrikken, temperen, nitreren, enz., om de hardheid en slijtvastheid te verbeteren.

5. Montage en T0-proefvorm

Na de montage wordt de mal op de stempelapparatuur geïnstalleerd voor proefgieten, waarbij parameters zoals druk en slag worden aangepast totdat het gestempelde onderdeel aan de normen voldoet.

Ontwikkelingstrends

1. Ultragroot geïntegreerd vormstuk: aanpasbaar aan stempelapparatuur van 2000 ton en meer, waardoor het aantal onderdelen en lasprocessen wordt verminderd.

2. Lichtgewicht materiaalvorming: geoptimaliseerd voor materialen zoals aluminiumlegeringen en hoogwaardig staal, waardoor problemen met terugvering worden verbeterd.

3. Intelligente productie en digitalisering: integratie van CAE-analyse, 3D-printen, digitale tweelingen en andere technologieën om ontwikkelingscycli te verkorten.

4. Geautomatiseerde productie met meerdere stations: het bereiken van volledige automatisering van de invoer van plaatwerk tot de uitvoer van eindproducten, waardoor de efficiëntie en consistentie worden verbeterd.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in stempelmatrijzen voor de montage van motorruimtes in de auto-industrie?

A1: De matrijsbasis maakt gewoonlijk gebruik van hoogwaardig koolstofconstructiestaal (zoals 45 #, 50 #), terwijl de werkende delen koolstofstaal met hoog chroomgehalte gebruiken (zoals Cr12MoV, Cr12), snelstaal (zoals W6Mo5Cr4V2) of gecementeerd carbide. Voor massaproductie kunnen staalgebonden gecementeerde carbide- of poedermetallurgische materialen worden gebruikt om ervoor te zorgen dat de matrijs een hoge sterkte, hoge hardheid en hoge slijtvastheid heeft.

Vraag 2: Hoe lang duurt de productiecyclus van stempelmatrijzen voor de montage van motorcompartimenten in de auto-industrie?

A2: Stempelmatrijzen voor assemblages van automotoren zijn het hoogtepunt van technologie, ervaring en vakmanschap. Hun ontwikkelingscyclus is lang (doorgaans 8-15 maanden) en kostbaar (tot miljoenen tot tientallen miljoenen RMB), waardoor ze een belangrijke indicator zijn voor de algehele kracht van een matrijzenfabrikant. Hoe hoger de complexiteit, hoe langer de cyclus. Met de toepassing van intelligente productie- en digitale technologieën wordt de ontwikkelingscyclus geleidelijk korter.
