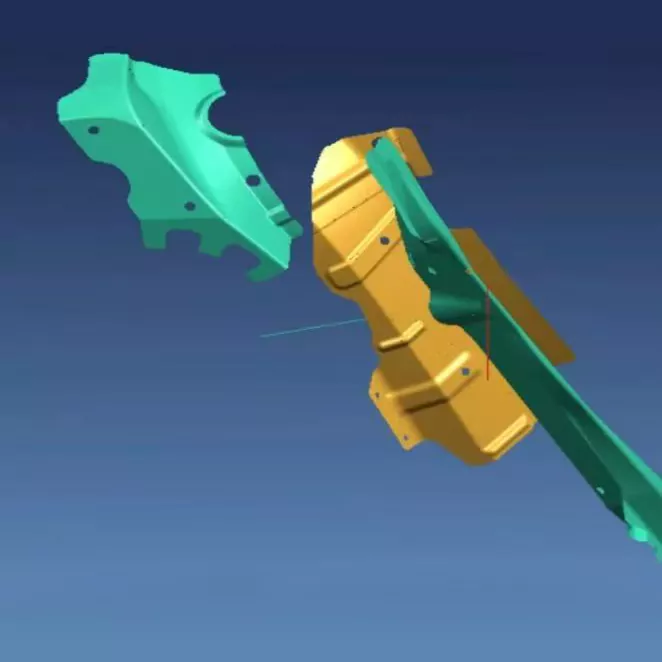

Automotive kleine verstevigingsplaat stempelmatrijzen

SIKAIDA Automotive kleine verstevigingsplaat-stempelmatrijzen zijn uiterst nauwkeurige en duurzame apparatuur die speciaal is ontworpen voor onderdelen van de carrosserieversterkingsplaten. Ze combineren geavanceerde stempeltechnologie en precisieontwerp om te voldoen aan de strenge eisen van de auto-industrie. Als professionele fabriek controleert SIKAIDA de productiekwaliteit strikt om stabiele matrijsprestaties en een lange levensduur te garanderen.

Kernproducteigenschappen:

1. Hoge precisie en complexe vorming: kleine stempelmatrijzen voor auto-versterkingsplaten hebben complexe vormen. SIKAIDA maakt gebruik van professionele software voor nauwkeurige berekeningen om ervoor te zorgen dat de maatnauwkeurigheid van het onderdeel binnen ± 0,1 mm wordt gecontroleerd, zodat wordt voldaan aan de eisen van carrosseriedelen.

2. Hoge sterkte en duurzaamheid: de holtes en kernen van de Automotive Small Reinforcing Plate Stamping Dies zijn gemaakt van vormstaal met een hoge hardheid, zoals SKD11 en Cr12MoV, waardoor na warmtebehandeling een hardheid van HRC48-52 wordt bereikt. Hun levensduur bedraagt ​​meer dan 500.000 cycli, waardoor de vervangingskosten voor klanten worden verlaagd.

3. Geïntegreerd ontwerp met meerdere processen: de integratie van meerdere mechanismen maakt het vormen van composieten in meerdere processen mogelijk, inclusief stempelen en buigen, waardoor de verwerking van onderdelen in één stap wordt voltooid, waardoor de efficiëntie wordt verbeterd en de kosten worden verlaagd.

4. Precisiegeleidings- en balanceringssysteem: Uitgerust met precisiegeleidings- en bufferinrichtingen, die een nauwkeurige uitlijning van de bovenste en onderste matrijzen garanderen, slijtage verminderen en de stabiliteit van de productkwaliteit verbeteren.

5. Intelligent nesten en optimaliseren: Gecombineerd met CAE-software om het nesten te optimaliseren, bereikt het materiaalgebruik meer dan 85%, waardoor vormfouten worden verminderd en een hoge productopbrengst wordt gegarandeerd.

Producttoepassingen

1. Deurpaneelversterkingssysteem: verbetert de sterkte van de deur, verbetert de slagvastheid en beschermt de veiligheid van de inzittenden;

2. Vloerversterkingsstructuur: verbetert de stijfheid van het lichaam en zorgt voor rijstabiliteit;

3. Componenten voor pijlerversterking: optimaliseert de overdracht van botsingsenergie en vermindert lichaamsvervorming;

4. Frame instrumentenpaneel: Ondersteunt het instrumentenpaneel en zorgt voor nauwkeurigheid van de installatie;

5. Stoelversterkingsframe: Verbetert de stabiliteit van de stoel en de bescherming tegen botsingen.

Productieproces

1. Productontwerp en -analyse

Automotive Small Reinforcing Plate Stamping Dies maakt gebruik van professionele software voor vervormbaarheidsanalyse en procesoptimalisatie, het voorspellen en oplossen van vormproblemen om de optimale oplossing te bepalen.

2. Ontwerp van de matrijsstructuur

Het gehele ontwerpproces wordt voltooid met behulp van 3D-ontwerpsoftware om een ​​redelijke matrijsstructuur en gemakkelijk onderhoud te garanderen.

3. Materiaalkeuze en voorbereiding

- Werkende onderdelen: gegoten staal met hoge hardheid is geselecteerd om slijtvastheid en slagvastheid te garanderen;

- Vormframe: constructiestaal wordt gebruikt na warmtebehandeling om structurele stabiliteit te garanderen;

- Standaardonderdelen: lagerstaal wordt gebruikt om precisie en duurzaamheid te garanderen.

4. Precisiebewerkingsproces

- Ruwe bewerking: een portaalfreesmachine wordt gebruikt om het basisoppervlak en de holte te bewerken, waarbij er ruimte is voor afwerking.

- Afwerkingsbewerking: CNC-bewerking, draadsnijden en andere processen worden gebruikt om ervoor te zorgen dat de precisie en oppervlakteruwheid aan de normen voldoen.

- Oppervlaktebehandeling: Nitreren, coaten en andere processen worden gebruikt om de hardheid en slijtvastheid te verbeteren, waardoor de kwaliteit wordt gewaarborgd.

5. Montage en foutopsporing

Na de precisiemontage wordt de mal getest op de machine. Eerste stukinspectie en batchproefproductie worden uitgevoerd om de stabiliteit en betrouwbaarheid van de matrijs te garanderen.

Ontwikkelingstrends

1. Lichtgewicht en zeer sterke integratie: aanpassing aan nieuwe materialen om geïntegreerd vormen van complexe structuren te bereiken.

2. Precisie en intelligentie: ontwikkeling naar precisie op micronniveau, waarbij intelligente monitoring- en zelfoptimalisatiefuncties worden geïntegreerd.

3. Snelle vormverandering en flexibiliteit: door gebruik te maken van een snel vormwisselmechanisme, vormwisseltijd ≤ 15 minuten.

4. Digitalisering en virtuele debugging: combinatie van digitale dubbele technologie om de ontwikkelingscyclus met meer dan 30% te verkorten.

5. Groene productie: door het gebruik van milieuvriendelijke materialen en een energiebesparend ontwerp is de mal volledig recyclebaar.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in stempelmatrijzen voor kleine versterkingsplaten voor auto's?

A1: Voor werkende onderdelen wordt voornamelijk gebruik gemaakt van vormstaal met een hoge hardheid, zoals SKD11, Cr12MoV en DC53. Het malframe maakt gebruik van constructiestaal zoals 45 staal en Q235. Standaardonderdelen zoals geleidekolommen en geleidebussen maken gebruik van lagerstaal GCr15 om de sterkte, hardheid en duurzaamheid van de mal te garanderen.

Vraag 2: Hoe lang duurt de productiecyclus voor kleine versterkende plaatvormen voor de automobielindustrie?

A2: Afhankelijk van de complexiteit en precisie-eisen van de matrijs duurt de productiecyclus doorgaans 8-16 weken. Eenvoudige mallen duren ongeveer 8 weken, mallen met gemiddelde complexiteit ongeveer 12 weken, en complexe mallen met hoge precisie kunnen meer dan 16 weken nodig hebben. De specifieke cyclus is afhankelijk van het productontwerp, de verwerkingstechnologie en de foutopsporingstijd.

Vraag 3: Wat is de levensduur van stempelmatrijzen voor kleine verstevigingsplaten voor auto's?

A3: Onder normale gebruiks- en onderhoudsomstandigheden kan de levensduur van kleine stempelmatrijzen voor versterkingsplaten meer dan 500.000 cycli bereiken. Door hoogwaardige materiaalkeuze, de juiste warmtebehandeling en precisiebewerking kan de levensduur van sommige matrijzen oplopen tot 1 miljoen cycli. Regelmatig onderhoud en een goede opslag kunnen de levensduur van de matrijzen aanzienlijk verlengen.

Vraag 4: Hoe kan ik de precisie van gestempelde producten garanderen?

A4: Door procesparameters te optimaliseren door middel van CAE-analyse, een uiterst nauwkeurig geleidingssysteem toe te passen, de terugvering van het materiaal te controleren en de matrijsprecisie regelmatig te inspecteren en te behouden, kan de maatnauwkeurigheid van producten binnen ± 0,1 mm worden gecontroleerd, waardoor een stabiele en betrouwbare productkwaliteit wordt gegarandeerd.
