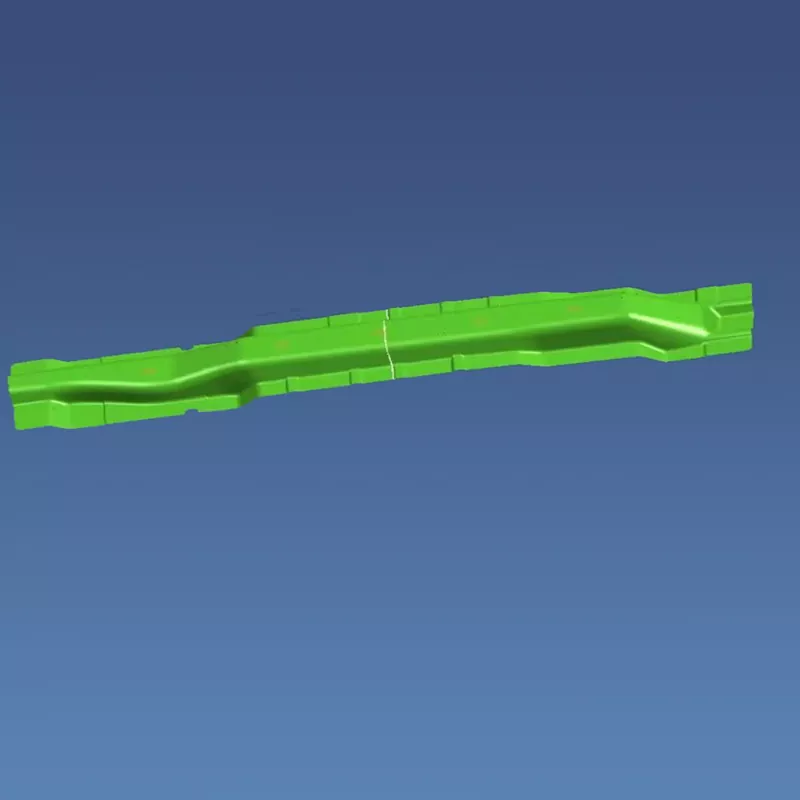

Auto-versterkende straalstempelmatrijzen

SIKAIDA Automotive Reinforcing Beam Stamping Dies zijn grote, uiterst nauwkeurige matrijzen die worden gebruikt voor het stempelen van versterkende balken uit plaatstaal. Als kernproduct voldoen hun ontwerp en productie aan de eisen op het gebied van veiligheid en lichtgewicht in de automobielsector, waarbij geavanceerde technologieën uit meerdere vakgebieden worden geïntegreerd. Onze fabriek is uitgerust met geavanceerde apparatuur en een professioneel team om ervoor te zorgen dat de matrijzen voldoen aan internationale normen en stabiel hoogwaardige onderdelen produceren.

Productdetails

1. Toepassing van materiaal met hoge sterkte

Voor versterkingsbalken worden vaak lichtgewicht materialen gebruikt, zoals hoogwaardig staal en aluminiumlegeringen. SIKAIDA Automotive Reinforcing Beam Stamping Dies zijn ontworpen om zich volledig aan te passen aan de materiaaleigenschappen, waardoor structurele en procesparameters worden geoptimaliseerd om de maatnauwkeurigheid en mechanische eigenschappen van de gestempelde onderdelen te garanderen.

2. Complex oppervlak- en ribsysteemontwerp

De versterkte balkenstructuur is complex. SIKAIDA maakt gebruik van wetenschappelijk oppervlakteontwerp om de materiaalstroom nauwkeurig te controleren, waarbij defecten zoals kreuken en scheuren worden vermeden en de stabiliteit van de versterkte balkenstructuur wordt gegarandeerd.

3. Precisievormcontrole

Versterkte balkenstempelonderdelen vereisen een maatnauwkeurigheid van ±0,05 mm en een uitstekende oppervlaktekwaliteit. SIKAIDA-mallen zijn uitgerust met uiterst nauwkeurige geleidings-, stans- en ontvormmechanismen om de productconsistentie te garanderen en aan strenge kwaliteitseisen te voldoen.

4. Geïntegreerd ontwerp met meerdere stations

SIKAIDA maakt gebruik van progressieve of continue matrijsontwerpen met meerdere stations, waarbij meerdere processen worden geïntegreerd om de productie-efficiëntie en productconsistentie aanzienlijk te verbeteren, waardoor de productiekosten van de klant worden verlaagd.

5. Geavanceerd smeer- en afvoersysteem

SIKAIDA Automotive Reinforcing Beam Stamping Dies gaan de uitdagingen van het vormen van hoogsterkte staal aan en zijn uitgerust met een automatische smering en een geoptimaliseerd afvoersysteem, waardoor wrijving wordt verminderd, verstoppingen worden voorkomen en de productie-efficiëntie en levensduur van de matrijs worden verbeterd.

Producteigenschappen en toepassingen

1. Versterking van de carrosseriestructuur: wordt gebruikt op belangrijke gebieden zoals de antibotsbalken van de deuren en de A/B/C-stijlen om de torsiestijfheid en de botsveiligheid te verbeteren.

2. Lichtgewicht oplossing: Bereikt een gewichtsreductie van 15-25% in onderdelen door geoptimaliseerd ontwerp en lichtgewicht materialen, waarbij sterkte en lichtgewichtvereisten in evenwicht worden gebracht.

3. Versterking van het chassissysteem: Gebruikt in belangrijke chassiscomponenten zoals het subframe om de stabiliteit en duurzaamheid van het voertuig te verbeteren.

Introductie van het productieproces

1. CAE-analyse en procesontwerp

SIKAIDA gebruikt professionele software voor vervormbaarheidsanalyse om processen en matrijsstructuren vooraf te optimaliseren, potentiële problemen te vermijden, de R&D-cyclus te verkorten en de kosten te verlagen.

2. Vormontwerp

Het R&D-team maakt gebruik van professionele software voor een volledig 3D-ontwerp, waarbij de nadruk ligt op belangrijke aspecten zoals pons- en matrijsspeling en het ontwerp van de planohouder om langdurige stabiliteit en betrouwbaarheid van de matrijs te garanderen.

3. Materiaalkeuze

- Vormbasis: hoogwaardig koolstofconstructiestaal zoals 45 staal en P20 om de algehele stijfheid te garanderen.

- Werkende onderdelen: Cr12MoV-staal of hardmetaal, waardoor de slijtvastheid en levensduur worden verbeterd.

Geleidingscomponenten: GCr15 lagerstaal, zorgt voor geleidingsnauwkeurigheid.

- Elastische componenten: 60Si2MnA verenstaal, waardoor het materiaal stabiel wordt gedrukt en uit de vorm wordt gehaald.

4. Precisiebewerking

Voorbewerken: voorbewerken met grote apparatuur, waarbij 0,2-0,5 mm ruimte overblijft voor nabewerking.

Afwerking: met behulp van snelle CNC, draadsnijden, EDM, enz., waardoor een oppervlaktenauwkeurigheid tot ± 0,01 mm wordt gegarandeerd en de oppervlakteafwerking wordt geoptimaliseerd.

Oppervlaktebehandeling: gebruik van nitreren, coating, enz., Verbetert de hardheid en slijtvastheid van de mal, biedt roestpreventie en verlengt de levensduur.

5. Montage en foutopsporing (T0-proefvorm)

Professioneel personeel assembleert de mal en voert een T0-proefmatrijs uit, waarbij herhaaldelijk de procesparameters worden aangepast, de mal wordt aangepast en geoptimaliseerd totdat de onderdelen aan de tekeningvereisten voldoen.

Ontwikkelingstrends

1. Staalvormtechnologie met ultrahoge sterkte

Met de toenemende vraag naar lichtgewichtproducten heeft SIKAIDA matrijstechnologie ontwikkeld die is aangepast aan ultrahogesterktestaalsoorten met sterktes van meer dan 1500 MPa, waarbij gebruik wordt gemaakt van geavanceerde processen zoals warmvormen om de veiligheid en lichtgewichtondersteuning te verbeteren.

2. Intelligente en digitale monitoring

SIKAIDA integreert intelligente technologie in de productie van Automotive Reinforcing Beam Stamping Dies, waarbij sensoren worden ingebed voor realtime monitoring en digitale twin-technologie wordt gecombineerd om zelfoptimalisatie van parameters en virtuele debugging te bereiken, waardoor de R&D-efficiëntie wordt verbeterd.

3. Vormtechnologie voor meerdere materialen

Voor nieuwe constructies zoals staal-aluminiumcomposieten heeft SIKAIDA gespecialiseerde mallen en processen ontwikkeld om geïntegreerde multi-materiaalvorming te bereiken, waardoor het gewicht verder wordt verminderd.

4. Toepassingen van additieve productietechnologie

SIKAIDA past 3D-printtechnologie toe om complexe matrijsstructuren te vervaardigen, waardoor productiecycli worden verkort, de matrijsprestaties en levensduur worden verbeterd en het concurrentievermogen van de klant wordt vergroot.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in auto-versterkende balkstempelmatrijzen?

A1: De malbasis maakt gewoonlijk gebruik van hoogwaardig koolstofconstructiestaal zoals 45 staal en P20. De werkende delen (pons en matrijs) maken gewoonlijk gebruik van koolstofstaal met een hoog chroomgehalte (zoals Cr12MoV), snelstaal of gecementeerd carbide. Geleidingscomponenten maken gebruik van koolstofarm chroomlagerstaal (zoals GCr15), en elastische componenten gebruiken hoogwaardig verenstaal (zoals 60Si2MnA). Afhankelijk van het productievolume en de gebruiksvereisten kunnen verschillende materialen en warmtebehandelingsprocessen worden geselecteerd.

Vraag 2: Hoe lang duurt de productiecyclus van stempelmatrijzen voor verstevigingsbalken voor auto's?

A2: De productiecyclus voor stempelmatrijzen voor versterkingsbalken voor auto's bedraagt ​​doorgaans 8-15 maanden, afhankelijk van factoren zoals de complexiteit van de onderdelen, de vervormbaarheid van het materiaal, de technische vereisten en de productiecapaciteit. Complexe progressieve matrijzen met meerdere stations of matrijzen die nieuwe materialen en processen gebruiken, zullen een langere ontwikkelingscyclus hebben. Hun ontwikkeling omvat meerdere fasen, waaronder ontwerp, CAE-analyse, precisiebewerking, warmtebehandeling, assemblage en foutopsporing, waarbij strikte kwaliteitscontrole en herhaalde proefvormoptimalisatie nodig zijn om de matrijsprestaties en productkwaliteit te garanderen.
