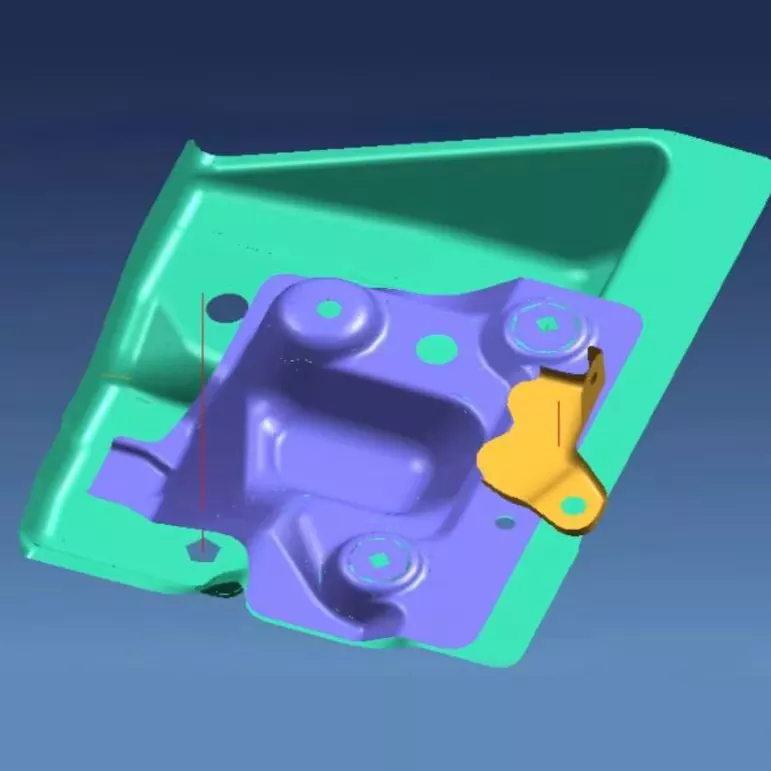

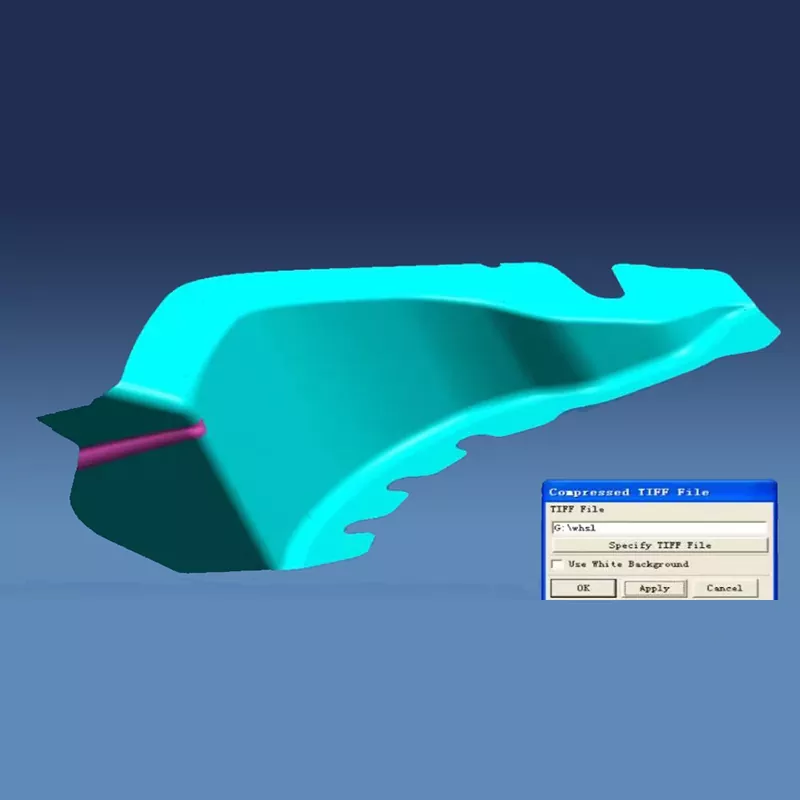

Stempelmatrijzen voor kleine beugels voor auto's

Kleine autobeugels zijn kritische dragende componenten die worden gebruikt om assemblages te ondersteunen, posities te fixeren, structuren te verbinden en belastingen over te brengen. SIKAIDA Automotive Small Bracket-stempelmatrijzen zijn speciaal ontworpen voor verschillende precisiebeugels, zoals die voor motoren en ophangingen, waarbij complexe ondersteuning en nauwkeurige gatpositionering worden geïntegreerd om te voldoen aan de strenge eisen van de autoproductie.

Kernproductkenmerken

1. Vorming van complexe ondersteuningsstructuren

Ondanks het compacte formaat en de complexe structuur van de beugels, controleren de SIKAIDA-mallen, door nauwkeurige simulatie en terugveringscompensatie, kritische afmetingen binnen ±0,1 mm, waardoor vlakheid, gatnauwkeurigheid en structurele stijfheid aan de normen worden voldaan.

2. Hoge sterkte en hoge stijfheid

De kerncomponenten van de Automotive Small Bracket Stamping Dies maken gebruik van vormstaal met een hoge hardheid, zoals SKD11 en Cr12MoV, waardoor na warmtebehandeling een hardheid van HRC 48-52 wordt bereikt. Hierdoor zijn ze bestand tegen hoogfrequente impactbelastingen en hebben ze een levensduur van meer dan 500.000 cycli, waardoor een stabiel draagvermogen wordt gegarandeerd.

3. Multifunctioneel geïntegreerd ontwerp

Door meerdere processen te integreren, zoals stampen, buigen en ponsen, en mechanismen zoals schuifblokken en stikstofveren in te bouwen, kan complexe verwerking in één enkele slag worden voltooid, waardoor de productie-efficiëntie en productkwaliteit aanzienlijk worden verbeterd.

4. Precisiegatposities en verbindingssysteem

De nauwkeurigheid van de installatiegaten bedraagt ​​±0,05 mm en de ruwheid van de gatwand Ra 0,8. Geoptimaliseerde flens- en klinkverbindingsstructuren zorgen voor een veilige en niet-losrakende beugelverbinding, waardoor langdurig betrouwbaar voertuiggebruik wordt gegarandeerd.

5. Intelligent nesten en CAE-optimalisatie

Door gebruik te maken van CAE-software zoals AutoForm om het nesten te optimaliseren, wordt het materiaalgebruik verhoogd tot meer dan 85%, waardoor vormfouten effectief worden verminderd en het uitvalpercentage wordt verlaagd.

Toepassingsgebieden

SIKAIDA Automotive Small Bracket-stempelmatrijzen hebben brede toepassingen, waaronder de productie van motor-, ophangings-, dashboard-, stoel-, accu-, deur- en uitlaatsysteembeugels.

Productieproces

1. Productontwerp en CAE-analyse

Het creëren van simulatie en procesoptimalisatie worden uitgevoerd met behulp van CAE-software om potentiële defecten te identificeren en de optimale oplossing te bepalen, waardoor een succesvolle matrijsproductie wordt gegarandeerd.

2. 3D-ontwerp van matrijsstructuur

Automotive Small Bracket Stamping Dies maken gebruik van volledige 3D-ontwerpsoftware zoals UG en CATIA om holtes, geleidingssystemen en andere componenten te verfijnen, waardoor een rationele matrijsstructuur en onderhoudsgemak worden gegarandeerd.

3. Materiaalkeuze

Werkende onderdelen zijn gemaakt van hard vormstaal zoals SKD11, de vormbasis is gemaakt van 45 staal met warmtebehandeling, standaardonderdelen gebruiken GCr15 lagerstaal en ponsonderdelen gebruiken snelstaal of hardmetaal om precisie en duurzaamheid te garanderen.

4. Precisiebewerking

Bij ruwe bewerking zijn toeslagen mogelijk, terwijl bij precisiebewerking nauwkeurigheid wordt gegarandeerd. Oppervlaktebehandelingen zoals nitreren en hardverchromen verbeteren de hardheid en slijtvastheid van de matrijs verder, waardoor de productkwaliteit wordt gegarandeerd.

5. Montage en foutopsporing

Na de precisiemontage ondergaan de Automotive Small Bracket Stamping Dies een proefpersing en debuggen. Eerste inspectie en batchproefproductie verifiëren de nauwkeurigheid, stabiliteit en betrouwbaarheid van de matrijs.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in kleine beugelstempels voor auto's?

A1: Voor werkende onderdelen wordt voornamelijk gebruik gemaakt van vormstaal met een hoge hardheid, zoals SKD11, Cr12MoV en DC53. Het malframe maakt gebruik van constructiestaal zoals 45 staal en Q235. Standaardonderdelen zoals geleidekolommen en bussen maken gebruik van lagerstaal GCr15. Voor gebieden met hoge slijtage, zoals het ponsen van gaten, wordt soms een harde legering of snelstaal gebruikt om de sterkte, hardheid en duurzaamheid van de mal te garanderen.

Vraag 2: Hoe lang duurt de productiecyclus van mallen voor kleine beugels voor auto's?

A2: Afhankelijk van de complexiteit en precisie-eisen van de matrijs duurt de productiecyclus doorgaans 10-18 weken. De productie van eenvoudige beugelmallen duurt ongeveer 10 weken, voor beugelmallen met gemiddelde complexiteit 14 weken, en voor complexe beugelmallen met hoge precisie kan dit 18 weken of langer duren. De specifieke cyclus hangt af van de complexiteit van de beugelstructuur, de nauwkeurigheidseisen van de gaten en de moeilijkheidsgraad van het bewerkingsproces.

Vraag 3: Wat is de levensduur van stempelmatrijzen voor kleine beugels in de auto-industrie?

A3: Onder normale gebruiks- en onderhoudsomstandigheden kan de levensduur van stempelmatrijzen met kleine beugels meer dan 500.000 cycli bereiken. Door de selectie van hoogwaardige materialen, de juiste warmtebehandeling en precisiebewerking kan de levensduur van sommige matrijzen oplopen tot 1 miljoen cycli. Vooral voor onderdelen met hoge slijtage, zoals ponsen, zijn regelmatig onderhoud en vervanging vereist om de productkwaliteit te garanderen.

Vraag 4: Hoe kan ik de nauwkeurigheid en ondersteuningsprestaties van gestempelde beugels garanderen?

A4: Door CAE-analyse om procesparameters te optimaliseren, zeer nauwkeurige geleidingssystemen toe te passen, materiaalterugvering te controleren en de matrijsnauwkeurigheid regelmatig te controleren en te behouden, kan de maatnauwkeurigheid van de beugel binnen ± 0,1 mm worden geregeld en kan de vlakheid van het steunoppervlak 0,05 mm / m bereiken. Tegelijkertijd zorgen redelijke structurele ontwerp- en warmtebehandelingsprocessen ervoor dat de beugel voldoende steunstijfheid en verbindingssterkte heeft.

Vraag 5: Wat zijn de belangrijkste controlepunten in het productieproces van beugelmallen?

A5: De belangrijkste controlepunten bij de productie van beugelmatrijzen zijn onder meer: ​​① Precisiebewerking van gaten om de nauwkeurigheid van installatiegaten te garanderen; ② Bewerking van het steunoppervlak om vlakheid en gladheid te garanderen; ③ Vorming van verbindingsstructuur om de verbindingssterkte te garanderen; ④ Warmtebehandelingsproces om hardheid en taaiheid te garanderen; ⑤ Montage en foutopsporing om de nauwkeurigheid van de matrijs en de operationele stabiliteit te garanderen. Elk controlepunt vereist strikte kwaliteitscontrole en procescontrole.
