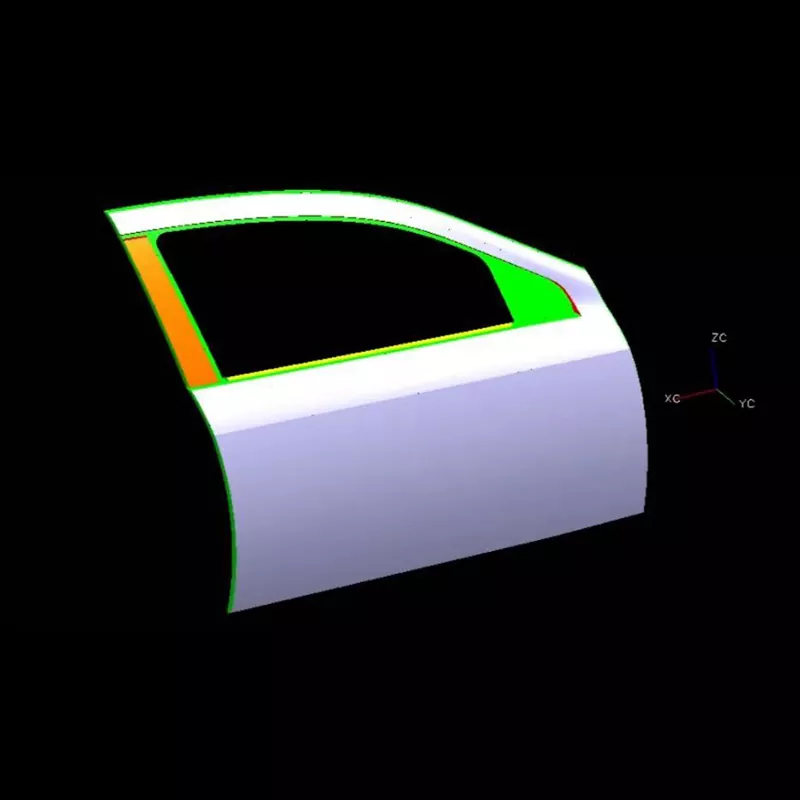

Automotive rechter voordeur buitenpaneel stempelmatrijs

De SIKAIDA Automotive rechter voordeur buitenpaneel stempelmatrijs is een op maat gemaakte kernuitrusting voor het stempelen van de buitenpanelen van de rechter voordeur. Als professionele leverancier houdt SIKAIDA zich aan hoge normen en stampt metalen materialen in uiterst nauwkeurige, hoogwaardige buitenpanelen van de rechtervoordeur. Dit is cruciaal voor het garanderen van de productkwaliteit en weerspiegelt de uitgebreide kracht van het bedrijf als toonaangevende matrijzenfabriek in China.

Productdetails

1. Vorming van groot gebogen oppervlak

Het buitenpaneel van de rechtervoordeur is groter dan 1,5 meter en heeft een complex gebogen oppervlak, waardoor de belangrijkste kenmerken eenmalig moeten worden gevormd. SIKAIDA maakt gebruik van vijfassige CNC-bewerkingen en handmatige afwerking om de matrijsprecisie en oppervlaktekwaliteit strikt te controleren, waarbij wordt vertrouwd op geavanceerde fabrieksapparatuur om vormresultaten te garanderen.

2. Vereisten voor hoge precisie en hoogglans

Als buitencomponent vereist het buitenpaneel van de deur een gladde en foutloze afwerking. SIKAIDA Automotive rechter voordeur buitenpaneel stempelmatrijs heeft een werkoppervlakruwheid van Ra0,4 μm of hoger. Door speciaal polijsten en een geoptimaliseerd spleet- en drukoppervlakontwerp zorgt het voor een gelijkmatige spanning op het plaatmateriaal en een defectvrij oppervlak.

3. Complexe procesintegratie

De SIKAIDA-matrijzen zijn aanpasbaar aan geavanceerde processen zoals thermovormen en laserlassen en integreren verschillende hulpapparaten, waardoor de configuratie van complexe vormstructuren mogelijk is, de efficiëntie en kwaliteit worden verbeterd en de professionele technische kracht wordt getoond.

4. Krachtig los- en geleidingssysteem

Voor de complexe structuur van het buitenpaneel van de deur is de mal uitgerust met een uiterst nauwkeurig geleidings- en lossysteem, met nauwkeurig geconfigureerde veercomponenten om een ​​soepele ontvorming van het plaatmateriaal zonder vervorming te garanderen, waardoor de productie-efficiëntie en opbrengst worden verbeterd.

5. Precisiecontrole- en bewakingssysteem

Hoogwaardige matrijzen zijn uitgerust met een compleet detectiesysteem voor realtime monitoring van het stempelproces; sommige matrijzen integreren functies voor automatische smering en matrijsaanpassing, waardoor een intelligente productie wordt bereikt en de stabiliteit wordt verbeterd.

Producteigenschappen en toepassingen

Deze stempelmatrijs voor het rechter voordeurbuitenpaneel van de auto wordt gebruikt bij de productie van deuren voor verschillende personenauto's en bedrijfsvoertuigen. SIKAIDA houdt gelijke tred met de lichtgewichttrend en breidt de compatibiliteit uit met materialen van hoge sterkte staal en aluminiumlegeringen. Als professionele leverancier in China kan het oplossingen op maat bieden.

Introductie van het productieproces

1. Productontwerp en CAE-analyse De stempelmatrijs voor het rechter voordeurbuitenpaneel van de auto maakt gebruik van professionele software zoals AutoForm voor het vormen van analyses en procesoptimalisatie, het voorspellen van defecten en het leggen van de basis voor de productie van matrijzen.

2. Ontwerp van de matrijsstructuur Het volledige 3D-ontwerp wordt uitgevoerd met behulp van UG- en CATIA-software, waarbij alle matrijssystemen uitgebreid in aanmerking worden genomen, nauwkeurigheid en onderhoudbaarheid in evenwicht worden gebracht en ontwerpfouten worden verminderd.

3. Materiaalselectie Hoogwaardige materialen zoals 45# staal en Cr12MoV worden geselecteerd om een ​​hoge sterkte en hoge slijtvastheid van de matrijs te garanderen, geschikt voor langdurige productie met hoge intensiteit en om de basis voor kwaliteit te verstevigen.

4. Precisiebewerking: voorbewerken, afwerken (hoge snelheid CNC, enz.), spiegelpolijsten en hardverchromen worden uitgevoerd om de levensduur van de mal en de stempelkwaliteit te garanderen.

5. Assemblage en foutopsporing (T0-proefgieten): Na precisiemontage wordt de matrijs op de machine getest om procesparameters aan te passen, het eerste stuk te inspecteren, de matrijs en het proces te optimaliseren en een stabiele productie van gekwalificeerde producten te garanderen.

Ontwikkelingstrends:

1. Ultralicht en geïntegreerd gietwerk

In navolging van de lichtgewichttrend worden mallen ontwikkeld die zijn aangepast aan nieuwe materialen en wordt geïntegreerde vormtechnologie toegepast om het aantal onderdelen te verminderen en de efficiëntie en stabiliteit te verbeteren.

2. Intelligente en digitale productie

Ingebouwde sensoren in de mal, gecombineerd met digital twin-technologie, maken realtime monitoring en virtuele debugging mogelijk, waardoor de R&D-cyclus wordt verkort en intelligente upgrades worden bevorderd.

4. Multimaterialen en composietprocessen

Aanpassing aan autocarrosserieën uit meerdere materialen, versterking van de toepassing van composietprocessen in de mal en verbetering van het aanpassingsvermogen van verschillende materialen zoals staal en aluminium.

4. Additieve productie en herfabricage

Automotive Right Front Door Outer Panel Stamping Die maakt gebruik van 3D-printen van metaal om de productie-efficiëntie te verbeteren en de levensduur van de matrijs te verlengen door middel van technologieën zoals laserremanufacturing, wat het concept van groene ontwikkeling belichaamt.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in de stempelmatrijs voor het rechtervoordeurbuitenpaneel van de auto?

A1: De malbasis maakt gewoonlijk gebruik van hoogwaardig koolstofconstructiestaal (zoals 45 #) en gelegeerd constructiestaal (zoals 42CrMo). De werkoppervlakken zijn gemaakt van gereedschapsstaal met hoog koolstofgehalte en hoog chroomgehalte (zoals Cr12MoV, SKD11) of poedermetallurgisch staal (zoals CPM-VANADIS 6) om hoge sterkte, hoge slijtvastheid en hoge taaiheid te garanderen. Sommige hoogwaardige mallen gebruiken ook gecementeerd carbide of keramische materialen.

Vraag 2: Hoe lang duurt de productiecyclus van de stempelmatrijs voor het buitenpaneel van de rechtervoordeur van de auto?

A2: De productiecyclus voor de stempelmatrijs voor het rechtervoordeurbuitenpaneel van de auto duurt doorgaans 8-15 maanden, afhankelijk van de complexiteit van het product, de technische vereisten en de mogelijkheden van het productiebedrijf. De ontwikkeling ervan omvat meerdere fasen, waaronder ontwerp, analyse, verwerking, assemblage en foutopsporing, en is het hoogtepunt van technologie, ervaring en tijd.

Vraag 3: Hoe kan ik de levensduur van de stempelmatrijs voor het buitenpaneel van de rechtervoordeur garanderen?

A3: De sleutel tot het garanderen van de levensduur van de matrijs omvat: ① Het selecteren van hoogwaardige matrijsmaterialen en geavanceerde warmtebehandelingsprocessen; ② Precisiebewerking en strikte kwaliteitscontrole; ③ Een goed ontworpen smeer- en koelsysteem; ④ Gestandaardiseerde werking, onderhoud en regelmatig onderhoud; ⑤ Tijdige slijtagereparatie en revisie. Door deze uitgebreide maatregelen kan de levensduur van de matrijs 500.000 tot 1.000.000 cycli of meer bereiken.
