Brandstoftankdop voor auto's Stempelmatrijzen

SIKAIDA Automotive tankdopmontage stempelmatrijzen zijn uiterst nauwkeurige vormapparatuur die speciaal is ontworpen voor componenten van de tankdop. Ze voldoen aan de strenge veiligheids- en precisie-eisen van brandstofsystemen en lossen daarmee de belangrijkste technische uitdagingen bij het vormen van dunne platen op. De fabriek is uitgerust met geavanceerde apparatuur en een professioneel team, dat op maat gemaakte oplossingen biedt voor de productie van verschillende soorten tankdoppen.

Belangrijkste technologische voordelen

1. Dieptrekvormtechnologie voor dunne platen

Nauwkeurige controle van de materiaalstroom en dikteverdeling, met belangrijke maatnauwkeurigheid binnen ±0,03 mm en tekenhoogtetolerantie binnen ±0,05 mm. Gebruikmakend van progressieve vormtechnieken in meerdere doorgangen om materiaaldefecten te voorkomen, geschikt voor moeilijk te vervormen materialen zoals roestvrij staal en aluminiumlegeringen.

2. Technologie voor precisieafdichting van oppervlaktebewerking

Vlakheid van het afdichtingsoppervlak binnen 0,02 mm/m en ruwheid Ra onder 0,2. Door gebruik te maken van een split-cavity-ontwerp voor geïntegreerd gieten, verbetert een speciale oppervlaktebehandeling de slijtvastheid en corrosieweerstand, waardoor de afdichtingsprestaties worden gegarandeerd.

3. Ontwerp van de flensverbindingsstructuur

Gelijktijdig vormen van flenzen, schroefdraden en andere structuren, met evenwijdigheid van het flensoppervlak binnen 0,1 mm en een nauwkeurigheid van de schroefdraadgatpositie binnen ± 0,05 mm. Gecombineerd met een anti-loslatingsontwerp, waardoor de betrouwbaarheid en duurzaamheid van de verbinding worden verbeterd.

4. Geoptimaliseerde drukafdichtingsprestaties

Door gebruik te maken van een meerlaags afdichtingssysteem, gekoppeld aan een ontluchtingsklep en drukbalanceringsapparaat, en gebruik te maken van CAE-technologie om de afdichtingsprestaties te analyseren, waardoor een stabiele en betrouwbare afdichting onder verschillende bedrijfsomstandigheden wordt gegarandeerd.

5. Lekvrij veiligheidsontwerp

Stempelmatrijzen voor brandstoftankdoppen voor auto's maken gebruik van een lekvrij beschermingssysteem met drie niveaus, waardoor de afdichtings- en lekopvangstructuur wordt geoptimaliseerd om verschillende lekken te voorkomen en de veiligheidsprestaties onder extreme bedrijfsomstandigheden te verbeteren.

6. Intelligente procescontrole en optimalisatie

Gecombineerd met CAE-softwaresimulatie-optimalisatie, maakt het gebruik van een drie-closed-loop-controle en een intelligent detectieapparaat, waarbij de automatische matrijsaanpassingsfunctie wordt geïntegreerd om de productie-efficiëntie en productconsistentie te verbeteren.

Producteigenschappen en toepassingen

1. Producteigenschappen

- Hoge precisie: sleutelafmetingen ±0,03 mm, ruwheid van het afdichtingsoppervlak Ra0,2 of minder;

- Hoge betrouwbaarheid: hoogwaardige materialen en geavanceerde processen zorgen voor een stabiele werking op de lange termijn;

- Sterk aanpassingsvermogen: aanpasbaar aan meerdere materialen en specificaties, ondersteunt maatwerk;

- Veilig en milieuvriendelijk: voldoet aan wereldwijde normen, waardoor brandstoflekkage en verdamping worden verminderd;

- Intelligent en efficiënt: geïntegreerde intelligente besturing verbetert de efficiëntie en vermindert fouten.

2. Toepassingsgebied

Stempelmatrijzen voor brandstoftankdoppen voor auto's worden veel gebruikt in personenauto's, bedrijfsvoertuigen, SUV's, elektrische voertuigen, raceauto's, vrachtwagens en bussen om aan de specifieke behoeften van verschillende voertuigmodellen te voldoen.

Productieproces

1. Productontwerp en -analyse

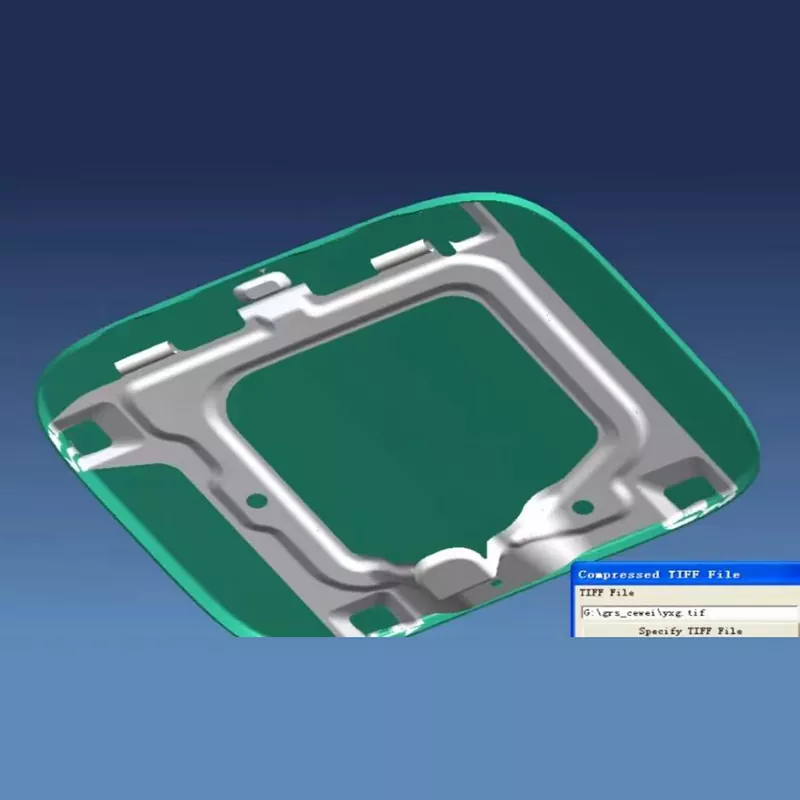

Er wordt gebruik gemaakt van professionele software voor simulatie-optimalisatie, numerieke simulatie bepaalt procesparameters en eindige-elementenanalyse zorgt voor kwaliteit en veiligheid.

2. Ontwerp van de matrijsstructuur

Stempelmatrijzen voor de montage van brandstoftankdoppen voor auto's hebben een volledig modulair 3D-ontwerp, zijn geschikt voor geautomatiseerde productie en zijn uitgerust met gespecialiseerde apparatuur om de vormkwaliteit te garanderen.

3. Materiaalkeuze en voorbereiding

Voor de werkende onderdelen wordt gegoten staal met een hoge hardheid gebruikt, en voor precisieonderdelen worden hoogwaardige materialen gebruikt. Holtes en afdichtingsoppervlakken ondergaan een speciale behandeling om de prestaties te verbeteren.

4. Precisiebewerkingsproces

Ruwe bewerking, nabewerking (nauwkeurigheid ±0,01 mm) en oppervlaktebehandeling zorgen voor een spiegelafwerking op het afdichtingsoppervlak.

5. Montage en foutopsporing

Er worden nauwkeurige assemblage- en druktests uitgevoerd, en eerste stukinspectie en batchverificatie zorgen ervoor dat het product aan de normen voldoet.

Ontwikkelingstrends

Aanpassing aan de lichtgewicht- en precisieontwikkelingstrends in de auto-industrie, het optimaliseren van matrijstechnologie en het combineren van digitale tweelingtechnologie om te voldoen aan de behoeften van nieuwe energievoertuigen, waardoor de upgrade van matrijzen naar hoge precisie, hoge efficiëntie en intelligentie wordt gestimuleerd.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in stempelmatrijzen voor de montage van brandstoftankdoppen in de auto-industrie?

A1: De werkende onderdelen maken voornamelijk gebruik van vormstaal met een hoge hardheid, zoals SKD11, Cr12MoV en DC53. Voor dieptrekvormende delen en precisieafdichtingsoppervlakken wordt poedermetallurgisch snelstaal of hardmetaal gebruikt. Het malframe maakt gebruik van constructiestaal zoals 45 staal en Q235, en standaardonderdelen zoals geleidekolommen en geleidehulzen gebruiken lagerstaal GCr15. Voor afdichtingsoppervlakken met extreem hoge precisie worden soms keramische of diamantcoatingmaterialen gebruikt om de slijtvastheid en levensduur van de matrijs te garanderen.

Vraag 2: Hoe lang duurt de productiecyclus van stempelmatrijzen voor de montage van brandstoftankdoppen voor auto's?

A2: Afhankelijk van de complexiteit en precisie-eisen van de tankdop, duurt de productiecyclus doorgaans 12-20 weken. Standaard mallen voor tankdoppen duren ongeveer 12 weken, mallen voor complexe dieptrekstructuren duren 16 weken, en ultragrote of lichtgewicht mallen voor tankdoppen kunnen meer dan 20 weken nodig hebben. De specifieke cyclus hangt af van de complexiteit van de structuur van de tankdop.
