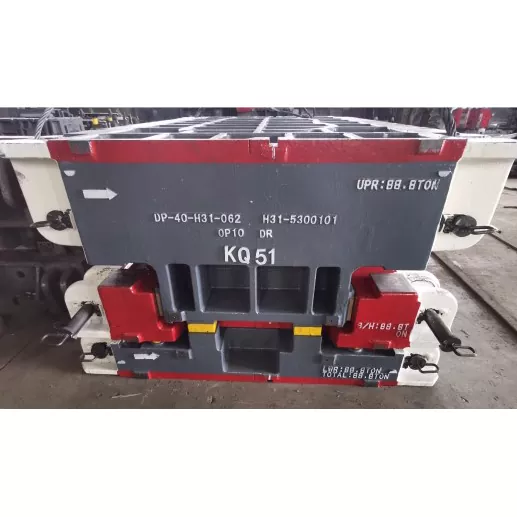

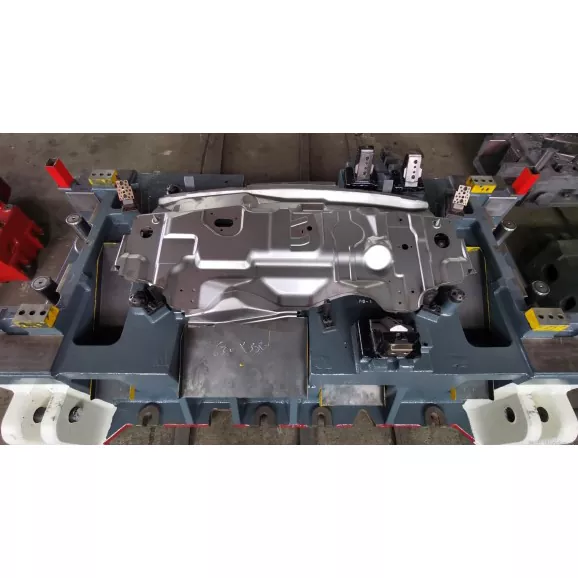

Automotive voorpaneelmontage stempelmatrijzen

SIKAIDA Automotive Front Panel Assembly Stamping Dies zijn onafhankelijk ontwikkelde hoogwaardige precisieapparatuur, geschikt voor massaproductie van frontpaneelassemblages. De matrijs is gericht op de complexe structuur en hoge eisen van de frontpaneelassemblage (grote carrosseriepanelen) en integreert geavanceerde technologieën om belangrijke productie-uitdagingen op te lossen. De fabriek is uitgerust met professionele apparatuur en een toegewijd team om ervoor te zorgen dat de matrijskwaliteit aan de normen voldoet.

Productdetails

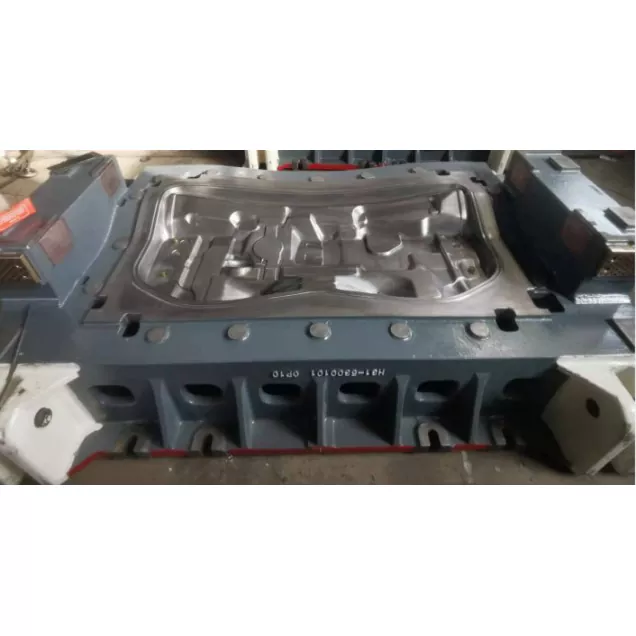

1. Vorming van grote carrosseriepanelen

Nauwkeurige controle van de materiaalstroom en het uitrekken, belangrijke maatnauwkeurigheid binnen ±0,1 mm, vlakheidsfout ≤0,15 mm/m; Dieptrekgebieden maken gebruik van progressief vormen in meerdere doorgangen om materiaaldefecten te voorkomen en de opbrengst te verbeteren.

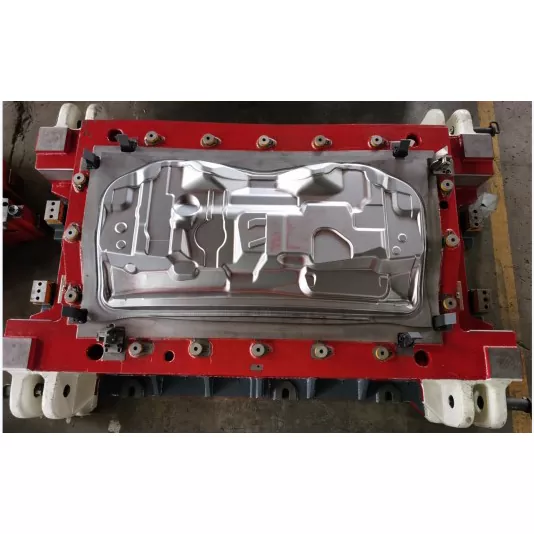

2. Complexe technologie voor het vormen van gebogen oppervlakken

De stempelmatrijzen voor het voorpaneel van de auto-industrie maken gebruik van hyperboloïde vorming en een verstelbare profielstructuur. Gecombineerd met CAE-analyse en procesoptimalisatie lost het problemen zoals kreukels en scheuren op, waardoor een oppervlaktenauwkeurigheid binnen ±0,05 mm wordt bereikt, waardoor compatibiliteit met aangrenzende componenten wordt gegarandeerd.

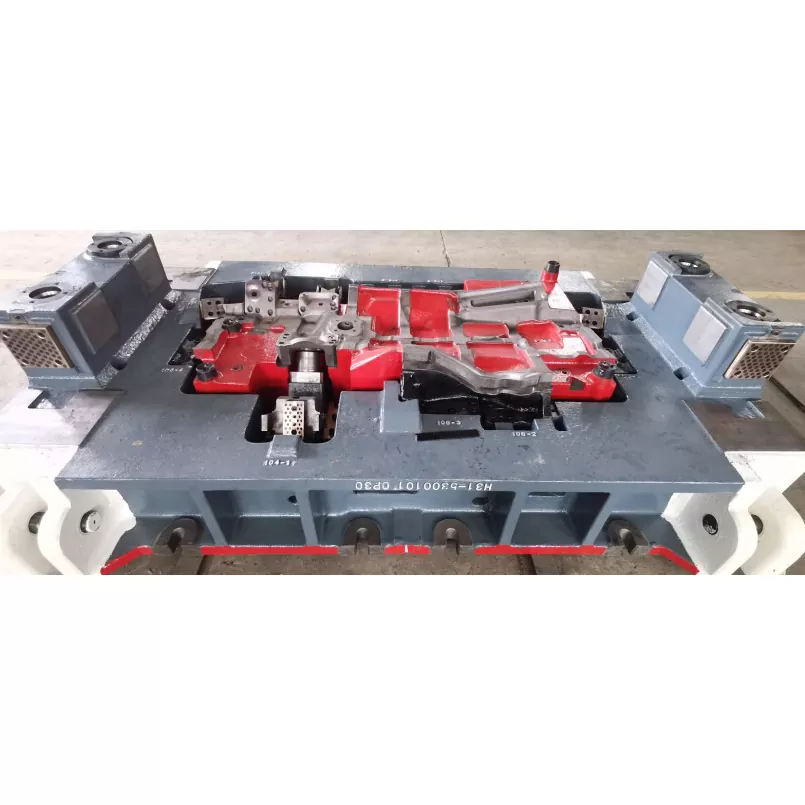

3. Geïntegreerd verstevigingsbalkontwerp

Het voorpaneel en de wapeningsbalk zijn geïntegreerd met behulp van een split-cavity-technologie, die zich aanpast aan materialen met een hoge sterkte en de geometrische nauwkeurigheid van de wapeningsbalk garandeert (rechtheid ≤0,1 mm/m, evenwijdigheid ≤0,15 mm).

4. Geïntegreerd vormen met meerdere componenten

Er zijn meerdere processen geïntegreerd, waardoor het vormen van meerdere componenten in één enkele stempelbewerking wordt voltooid; modulair ontwerp en snelle matrijswisseling passen zich aan de productie met meerdere specificaties aan, waardoor een materiaalbenuttingsgraad van ≥80% wordt bereikt en de productie-efficiëntie wordt verbeterd.

5. Hoge precisie- en veiligheidsprestaties

Uiterst nauwkeurige geleiding en drukfeedbackcontrole garanderen een kritische gatnauwkeurigheid binnen ±0,05 mm; Het geoptimaliseerde structurele ontwerp zorgt voor ontworpen vervorming tijdens botsingen, waardoor de veiligheid van de inzittenden wordt gegarandeerd.

6. Intelligente procescontrole en optimalisatie

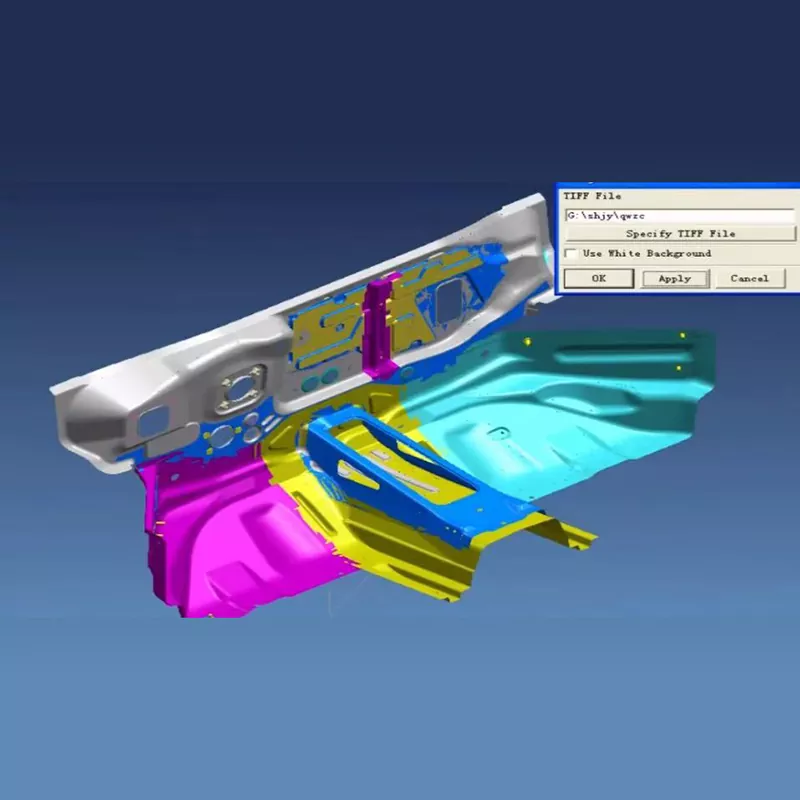

Automotive Front Panel Assembly Stamping Dies maakt gebruik van CAE-software voor een geoptimaliseerd ontwerp, waarbij gebruik wordt gemaakt van een controlesysteem met drie lussen en een intelligent monitoringsysteem om de vormstatus in realtime te bewaken, waardoor een stabiele productkwaliteit wordt gegarandeerd.

Producteigenschappen en toepassingen

1. Passagiersvoertuigen: Zorgt voor carrosseriestijfheid en botsingsveiligheid, en voldoet aan de eisen voor afdichting aan de buitenkant;

2. Bedrijfsvoertuigen: bestand tegen zware schokken en zorgen voor structurele betrouwbaarheid en duurzaamheid;

3. SUV's/terreinvoertuigen: past zich aan grote motorcompartimenten aan, waardoor de bescherming aan de voorkant wordt verbeterd;

4. Elektrische voertuigen: past zich aan speciale vereisten aan, zoals batterijpakketten en koelkanalen, en houdt ook rekening met een lichtgewicht ontwerp;

5. Raceauto's/prestatieauto's: voldoet aan de eisen op het gebied van aerodynamische, lichtgewicht en hoge stijfheid;

6. Vrachtwagens/bussen: Past zich aan grote voertuigen aan, waardoor het draagvermogen en de botsveiligheid worden gegarandeerd.

Introductie van het productieproces

1. Productontwerp en -analyse

Er wordt professionele software gebruikt voor vervormbaarheidsanalyse en procesoptimalisatie om optimale parameters te bepalen, waarbij veiligheid en assemblagenauwkeurigheid in evenwicht worden gebracht.

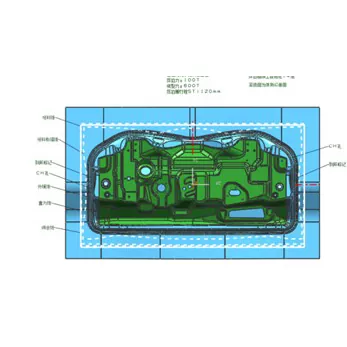

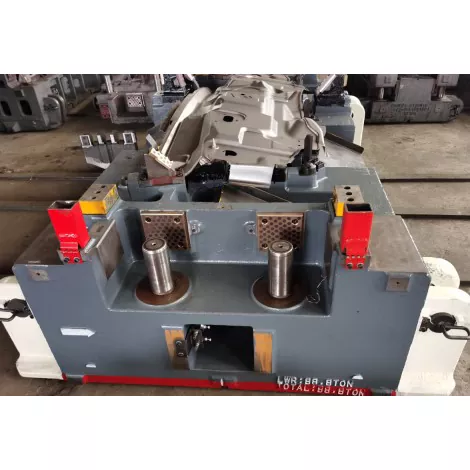

2. Ontwerp van de matrijsstructuur

Volledig 3D-ontwerp, modulaire structuur, eenvoudig onderhoud, aanpasbaar aan geautomatiseerde productie en robotbediening.

3. Materiaalkeuze en voorbereiding

- Werkende onderdelen: er is gekozen voor vormstaal met een hoge hardheid, waarbij een speciale legering wordt gebruikt in dieptrekgebieden;

- Vormbasis/standaardonderdelen: hoogwaardig staal is geselecteerd om sterkte en precisie te garanderen;

- Oppervlaktebehandeling: nitreren, hardverchromen, enz., om wrijving en hechting te verminderen.

4. Precisiebewerkingsproces

Bij ruwe bewerking is een nabewerkingstoeslag mogelijk. De afwerking wordt uitgevoerd met behulp van hoogwaardige apparatuur, waarbij een oppervlakteruwheid van Ra0,2, een nauwkeurigheid van de gatpositie van ±0,01 mm en een hardheid ≥HV950 worden bereikt na een oppervlakteversterkingsbehandeling.

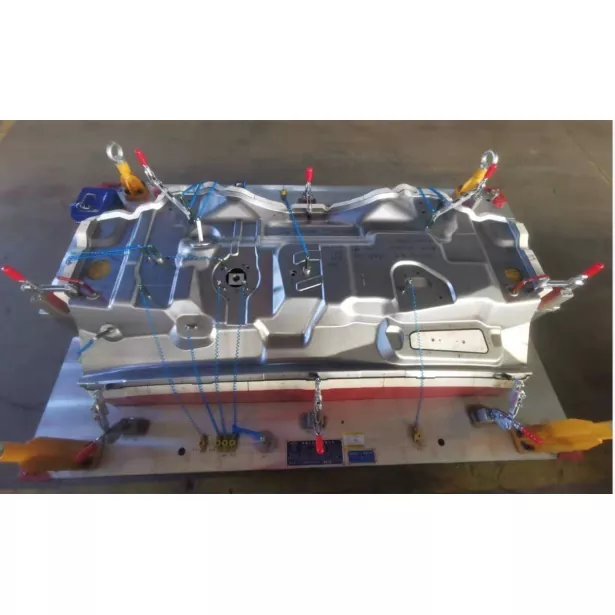

5. Montage en foutopsporing

Precisieassemblage, foutopsporing van parameters op de machine, inspectie van het eerste stuk en batchproefproductie zorgen voor matrijsstabiliteit en betrouwbaarheid.

Ontwikkelingstrends

1. Lichtgewicht en hoge sterkte: aanpassing aan nieuwe materialen en gebruik van geavanceerde processen, waarbij lichtgewicht en veiligheid in evenwicht worden gebracht;

2. Precisie- en veiligheidsoptimalisatie: ontwikkeling naar precisie op micronniveau, waardoor online detectie en botsingsoptimalisatie worden versterkt;

3. Flexibele productie: snelle matrijswissel (≤15 minuten), aanpasbaar aan de productie van meerdere variëteiten en kleine batches;

4. Digitale debugging: het combineren van digitale tweelingen om ontwikkelingscycli met meer dan 30% te verkorten;

5. Groene productie: milieuvriendelijk en energiebesparend, aangepast aan de behoeften van nieuwe energievoertuigen.

Veelgestelde vragen

Vraag 1: Welke materialen worden doorgaans gebruikt in stempelmatrijzen voor de montage van voorpanelen in de auto-industrie?

A1: Voor werkende onderdelen worden voornamelijk matrijsstaalsoorten met een hoge hardheid gebruikt, zoals SKD11, Cr12MoV en DC53. Voor dieptrekvormende onderdelen en versterkende liggervormende gebieden wordt poedermetallurgisch snelstaal of gecementeerd carbide gebruikt. Het malframe maakt gebruik van constructiestaal zoals 45 staal en Q235, en standaardonderdelen zoals geleidekolommen en geleidehulzen gebruiken lagerstaal GCr15. Voor zeer veeleisende gebogen vormoppervlakken worden soms keramische of diamantcoatingmaterialen gebruikt om de slijtvastheid en levensduur van de mal te garanderen.

Vraag 2: Hoe lang duurt de productiecyclus van assemblagemallen voor de voorkant van de auto?

A2: Afhankelijk van de complexiteit en precisie-eisen van de voorkant, duurt de productiecyclus doorgaans 16-24 weken. Standaard montagemallen voor de voorkant duren ongeveer 16 weken, complexe gebogen mallen voor de voorkant 20 weken, en ultragrote of lichtgewicht montagemallen voor de voorkant kunnen meer dan 24 weken nodig hebben. De specifieke cyclus hangt af van de complexiteit van de structuur van de voorkant van het dashboard, de moeilijkheidsgraad van de vorming van gebogen oppervlakken en de prestatie-eisen op het gebied van botsveiligheid.

Vraag 3: Wat is de levensduur van de mallen?

A3: Onder normale gebruiks- en onderhoudsomstandigheden kan de levensduur van de stempelmallen voor de voorkant van de fascia meer dan 300.000 cycli bereiken. Door de selectie van hoogwaardige materialen, de juiste warmtebehandeling en precisiebewerking kan de levensduur van sommige matrijzen oplopen tot 500.000 cycli. Gebieden met hoge slijtage, zoals diepgetrokken vormgebieden, versterkingsbalkvormende oppervlakken en gebogen oppervlakken, vereisen regelmatig onderhoud en vervanging om de productkwaliteit en vormstabiliteit te garanderen.

Vraag 4: Hoe worden de precisie- en veiligheidsprestaties van de voorkant gegarandeerd?

A4: Door de vormingsprocesparameters te optimaliseren door middel van CAE-analyse, een uiterst nauwkeurig geleidingssysteem te gebruiken, de terugvering van het materiaal en de dikteverdeling te controleren en de matrijsprecisie regelmatig te inspecteren en te handhaven, kan de maatnauwkeurigheid van het voorpaneel binnen ± 0,1 mm worden geregeld, en de vlakheid van de pasvlakken kan binnen 0,15 mm / m reiken. Tegelijkertijd zorgen een redelijk structureel ontwerp en een redelijk warmtebehandelingsproces ervoor dat het voorpaneel voldoende structurele sterkte en botsveiligheidsprestaties heeft.

Vraag 5: Wat zijn de belangrijkste controlepunten in het productieproces van stempelmatrijzen voor de montage van voorpanelen in de auto-industrie?

A5: De belangrijkste controlepunten bij de productie van assemblagematrijzen voor frontpanelen zijn: ① Nauwkeurige bewerking van grote afdekoppervlakprofielen om vlakheid en oppervlaktenauwkeurigheid te garanderen; ② Versterking van de vormkwaliteit van balkconstructies om positie en sterkte te garanderen; ③ Controle van de materiaalstroom van complexe gebogen oppervlakken om vormingsdefecten te voorkomen; ④ Precisiebewerking van montagegaten om de nauwkeurigheid van de montage te garanderen; ⑤ Warmtebehandelingsproces om hardheid en taaiheid te garanderen. Elk controlepunt vereist strikte kwaliteitscontrole en procescontrole, vooral de nauwkeurige controle van grote dekkingsvormen en complexe gebogen oppervlaktestructuren.
