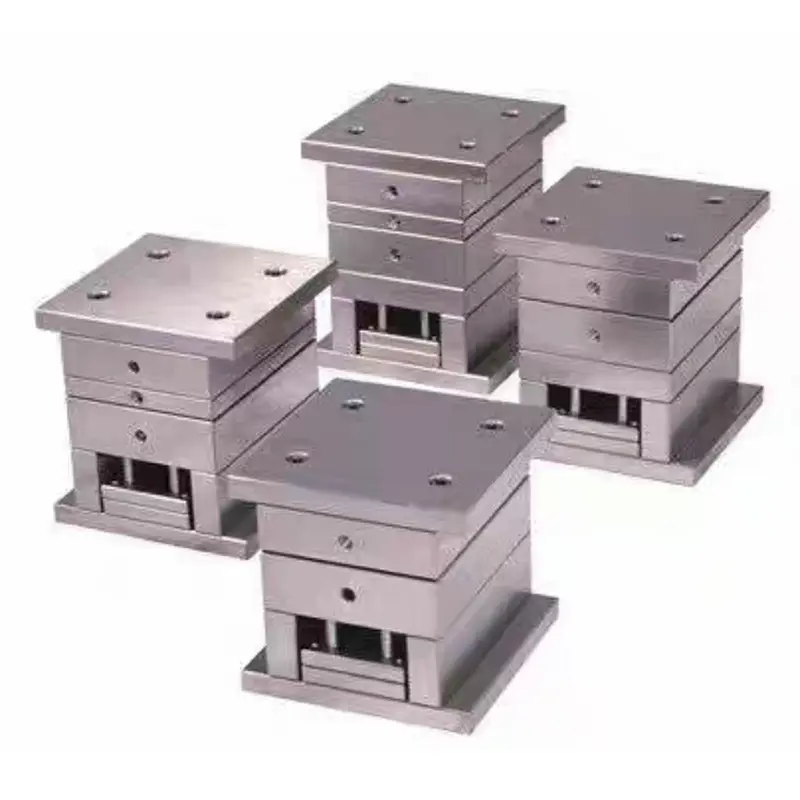

Hoge precisie kleine poortvormbasis

De SIKAIDA High Precision Small Gate Mold Base maakt gebruik van een structuur met drie platen en een injectiesysteem met fijne poort, waardoor materiaal effectief wordt gecontroleerd en defecten worden verminderd om een ​​stabiele productkwaliteit te garanderen. Als betrouwbare leverancier worden haar producten wereldwijd erkend.

Productdetails

1. Hoge-precisie ontwerpnormen

Uiterst nauwkeurige geleidingspijlers en bussen + positioneringsstructuur, bewerkingsnauwkeurigheid ± 0,005 mm, passingsspeling 0,01-0,02 mm, eliminatie van bramen en flitsen, in overeenstemming met internationale normen.

2. Fijn-Gate-injectiesysteem

Hotrunner van het naaldventieltype, met een runnerdiameter van 0,5-2,0 mm, bereikt een laminaire stroming van gesmolten materiaal, ondersteunt meerpuntsinjectie, vermindert het aantal defecten aanzienlijk en past zich aan hoge eisen aan het uiterlijk aan.

3. Geoptimaliseerde malstructuur met drie platen

Standaard structuur met drie platen, vlakheid van de plaat ≤0,005 mm/m, parallelliteit 0,01 mm/m, waardoor een nauwkeurige matrijssluiting wordt gegarandeerd; voldoende stijfheid, vervorming onder injectiedruk ≤0,02 mm.

4. Geavanceerd temperatuurcontrolesysteem

Conformeel koelwaterkanaal, waardoor de koelefficiëntie met meer dan 30% wordt verbeterd; gecombineerd met een precisie-matrijstemperatuurregelaar, nauwkeurigheid van de temperatuurregeling ± 1 ℃, waardoor restspanning wordt verminderd en de productstabiliteit wordt verbeterd.

5. Hoogwaardige materiaalkeuze

De kerncomponenten van de High Precision Small Gate Mold Base maken gebruik van geïmporteerd vormstaal zoals S136, met een hardheid van 48-52HRC na een speciale warmtebehandeling, en een speciale coating op de pasvlakken, waardoor een levensduur van meer dan 300.000 cycli wordt gegarandeerd.

Producttoepassingen

1. Elektronische producten: precisieonderdelen zoals frames voor mobiele telefoons en laptopbehuizingen

2. Auto-industrie: exterieuronderdelen zoals dashboards, interieurbekleding en koplampen

3. Medische hulpmiddelen: precisiecomponenten zoals spuiten en bloedtestkits

4. Optische apparaten: Uiterst nauwkeurige optische componenten zoals lenzen en lichtgeleidingsplaten

5. Communicatieapparatuur: componenten voor warmteafvoer, zoals behuizingen en routers van 5G-basisstations

Productieproces

1. Ontwerp- en engineeringanalyse

De High Precision Small Gate Mold Base maakt gebruik van een volledig 3D-ontwerp met UG en CATIA, gecombineerd met Moldflow-vormstroomanalyse, om potentiële problemen bij het vormen proactief te optimaliseren en oplossingen op maat te bieden.

2. Precisiemateriaalvoorbereiding

Er wordt gekozen voor hoogwaardig voorgehard vormstaal zoals P20 (zuiverheid ≥99,9%). De belangrijkste componenten worden geïmporteerd en ondergaan bij aankomst in de fabriek strenge tests.

3. Zeer nauwkeurig bewerkingsproces

- Ruwe bewerking: portaalfreesmachine, met een nabewerkingstoeslag van 0,2-0,5 mm.

- Afwerking: snelle CNC-bewerking, oppervlakteruwheid Ra0,4 μm.

- Speciale bewerking: diepgatboren, EDM, chemisch etsen voor complexe constructies.

- Oppervlaktebehandeling: spiegelpolijsten (Ra0,05 μm) + roestpreventiebehandeling.

4. Precisiemontage en foutopsporing

Geassembleerd door ervaren technici, nauwkeurigheid geverifieerd door een coördinatenmeetmachine; T0-proefgieten voor het debuggen van parameters; geavanceerde apparatuur in de SIKAIDA-fabriek garandeert kwaliteit.

Technische voordelen

1. Vormnauwkeurigheid ±0,1 mm, defectpercentage verminderd met meer dan 50%

2. Vormcyclus verkort met 20-30%, verminderd energieverbruik

3. Levensduur van meer dan 300.000 cycli, ver boven het sectorgemiddelde

4. Compatibel met verschillende kunststoffen zoals PC en LCP, breed toepassingsbereik

Ontwikkelingstrends

1. Intelligente integratie: Intelligente detectie en monitoring maken voorspellend onderhoud en zelfoptimalisatie van processen mogelijk

2. Microschuimtechnologie: zorg voor een lichter product en verminder krimpsporen

3. Additive Manufacturing: Conforme koelwaterkanalen met 3D-printen van metaal verbeteren de efficiëntie

4. Digital Twin: digitaal beheer over de volledige levenscyclus, kostenreductie en efficiëntieverbetering

Kwaliteitsborging

1. ISO 9001-gecertificeerd, conform de internationale normen van GM en VDA

2. Volledige inspectie van de belangrijkste processen, foutloze levering

3. Biedt volledige gebruiks- en onderhoudsdocumentatie en technische ondersteuning

After-sales service

1. Biedt training in het gebruik van mallen en technische begeleiding

2. 24-uurs klantreactie, regelmatige vervolgbezoeken

3. Levenslang technisch advies en levering van reserveonderdelen

SIKAIDA High Precision Small Gate Mold Base vertegenwoordigt het hoogtepunt van de industrie, met een ontwikkelingscyclus van 2-4 maanden en kosten variërend van honderdduizenden tot miljoenen yuan. Als professionele fabrikant in China maakt SIKAIDA gebruik van haar geavanceerde mogelijkheden om klanten te helpen het concurrentievermogen van hun producten op de markt te vergroten.
